當前位置：首頁 > 產品中心 > 通用閥門系列 > B2F型VSSJA-2雙法蘭限位伸縮器

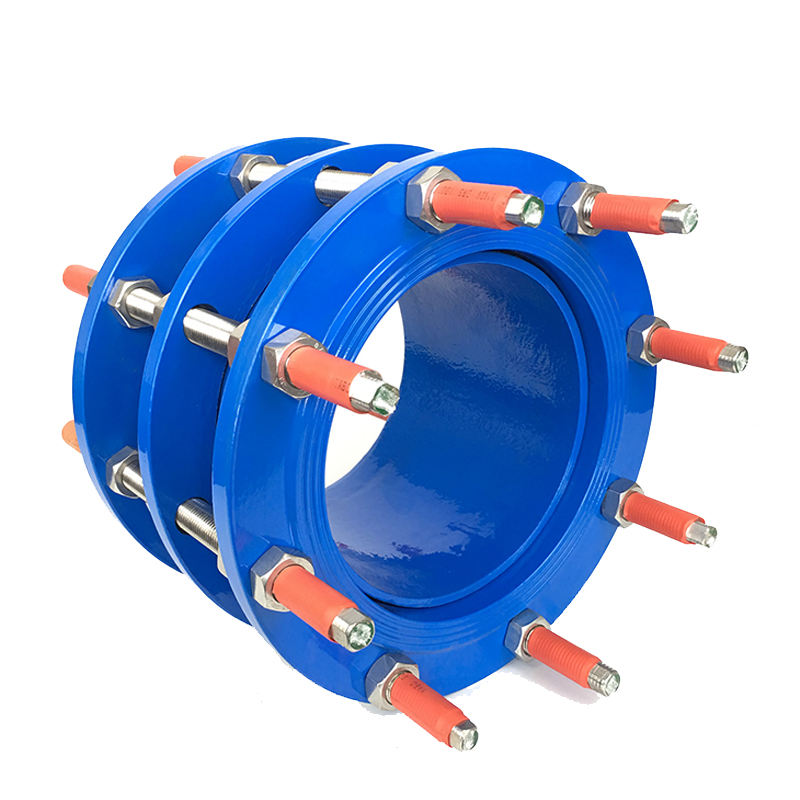

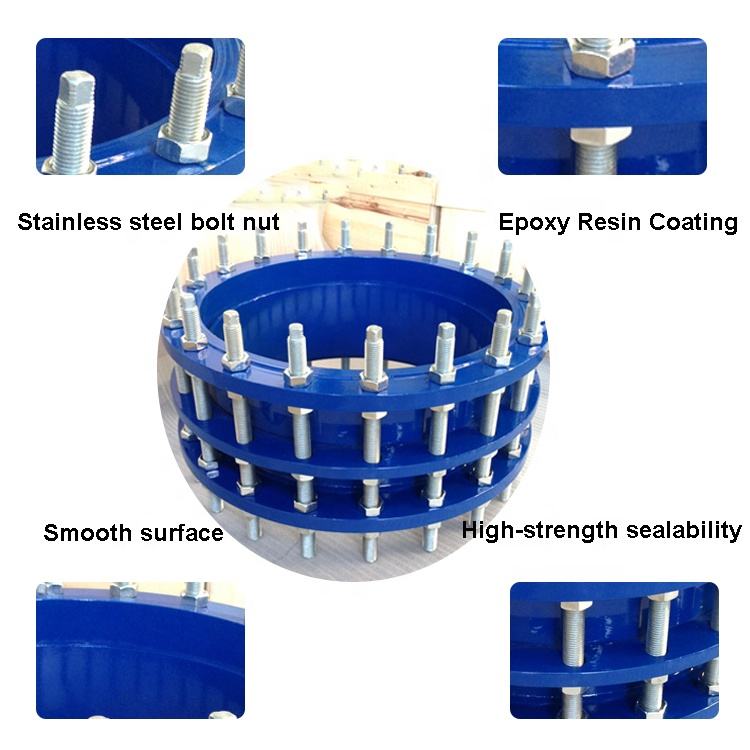

該系列B2F型（又名VSSJA-2）管道伸縮節是我公司在吸收國內外先進技術的基礎上研制開發的新型管路伸縮節，該系列伸縮節設計新穎合理、結構簡單緊湊、密封性能好、裝卸方便，伸縮限位牢固可靠，使用壽命長。
更新時間：2022-07-26 11:38:50 瀏覽次數：377該系列B2F型（又名VSSJA-2）管道伸縮節是我公司在吸收國內外先進技術的基礎上研制開發的新型管路伸縮節，該系列伸縮節設計新穎合理、結構簡單緊湊、密封性能好、裝卸方便，伸縮限位牢固可靠，使用壽命長。
本系列管路伸縮節，可廣泛適用于石化、冶金、電站、給排水系統、煤氣等系統上作管道附件連接，便于管道拆裝維修其特點是：
1.該系列產品設計結構合理、簡單緊湊、密封性能可靠，不受空間位置的影響，可在管道上任意安裝。
2.在原有管路松套式伸縮接頭的基礎上增設了伸縮限位機構，在zui大伸縮量處用螺母鎖定，只要不卸掉螺母，伸縮管就不會拉脫。
3.該產品能夠吸收允許范圍內的管道軸向位移和承受管道內的壓力形成的推力。
管路伸縮節主要技術參數、性能規范表
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗壓力（MPa） |
0.7 |
1.1 |
1.8 |
2.75 |
|
強度試驗壓力（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用介質 |
淡水、污水、空氣等 |
|||
|
適用介質溫度 |
0℃~80℃ |
|||
|
連接方式 |
法蘭連接 |
|||
|
設計制造、試驗標準 |
GB/T 12465-2002 |
|||
|
法蘭連接標準 |
JB/T 81-94 GB/T 9113.1-2000 |
|||
|
壓力試驗標準 |
GB/T13927-1992 JB/T9092-1999 |
|||

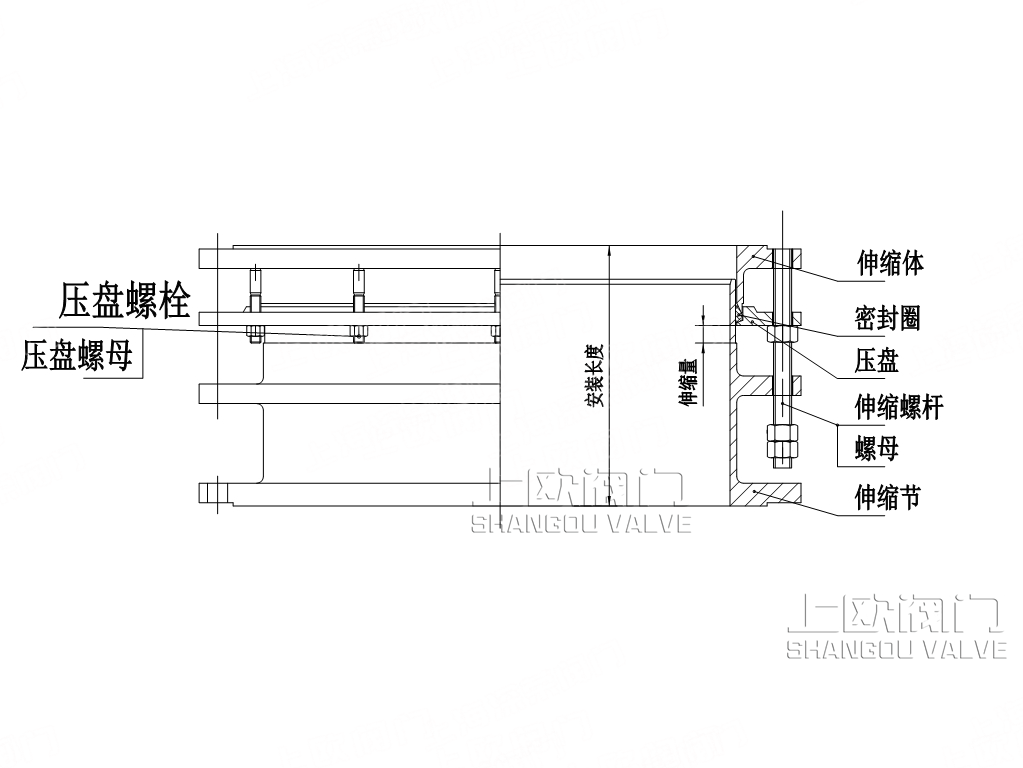

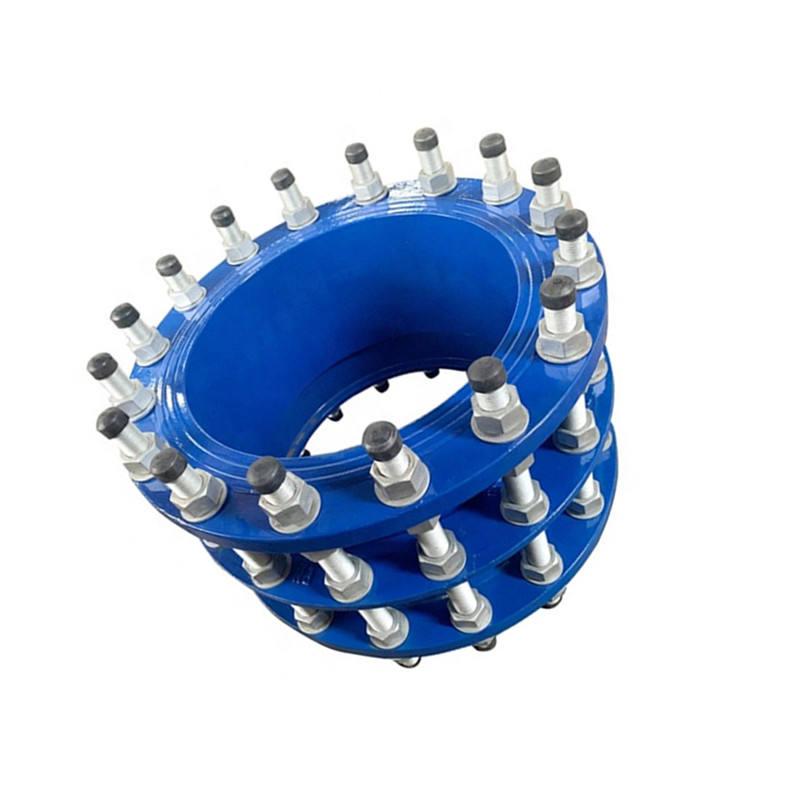

1、基本結構：管路伸縮節由主體、壓盤、伸縮管、密封圈、防脫機構、螺栓、螺母等主要零部件組成。
主要零件材料：
|
零件名稱 |
主體 |
壓盤 |
伸縮管 |
密封圈 |
螺栓、螺母、伸縮螺桿 |
|
材料 |
Q235或WCB |
Q235 |
Q235 |
優質橡膠 |
Q235A或不銹鋼 |
2、該管路伸縮節的工作原理是：安裝在管道上后，擰緊壓盤螺栓，使壓盤壓緊密封圈，從而使密封圈緊壓在伸縮管的外圍起密封作用。安裝時其限位螺栓應松開，出廠位置安裝，即可實現一定的伸縮量。
①清潔伸縮節上附著的污物。
②核對工況與伸縮節的性能參數是否相符。
③檢查伸縮節各部位緊固件是否有運輸途中造成的松動或損壞。
4、該產品長期存放，應放在陰涼、干燥、無腐蝕的庫房內，并加以覆蓋，其疊起高度不應超1.2m。。
5、該產品出廠長度為安裝長度。
6、安裝該伸縮器的兩端管路必須固定，安裝牢固后，將量限位螺栓上的螺母限位。
7、該產品應安裝在直線管路，不準安裝在管路拐角處，必要時安裝須對伸縮接頭設置有足夠強度的支撐保護架。
7、該產品安裝時須在法蘭接觸面之間加整體密封墊圈。
8、緊固連接法蘭螺栓時，要對稱交替進行，不準依次進行緊固。
|
故障 |
分析產生原因 |
消除故障方法 |
|
填料處的外漏 |
|
|
|
法蘭連接處泄漏 |
|
|
|
伸縮節脫 |
1. 限位螺帽松脫； 2. 超出zui大伸出極限； 3. 伸縮器的管路兩端沒有固定； 4. 管線線收縮超出伸縮器的伸縮量 |
1. 重新安裝，并緊防脫螺栓限位端 頭的兩個螺母 2. 不準超出zui大伸出極限； 3. 伸縮器的管路兩端必須固定牢； 4. 按溫差與管線長的線收縮長度配置伸縮器 |
|
公稱通徑DN |
管子外徑DW |
外形尺寸 |
伸縮量 △L |
法蘭連接尺寸 |
|
||||||||
|
0.6Mpa |
1.0Mpa |
|
|||||||||||
|
L |
L1 |
D |
D1 |
n-do |
D |
D1 |
n-do |
|
|||||
|
65 |
76 |
340 |
105 |
50 |
160 |
130 |
4-Φ14 |
185 |
145 |
4-Φ18 |
|
||
|
80 |
89 |
190 |
150 |
4-Φ18 |
200 |
160 |
8-Φ18 |
|
|||||
|
100 |
108 |
210 |
170 |
220 |
180 |
|
|||||||
|
125 |
133 |
340 |
105 |
50 |
240 |
200 |
8-Φ18 |
250 |
210 |
8-Φ18 |
|
||
|
150 |
159 |
265 |
225 |
8-Φ18 |
285 |
240 |
8-Φ22 |
|
|||||
|
200 |
219 |
3211 |
280 |
340 |
295 |
|
|||||||
|
250 |
273 |
375 |
335 |
12-Φ18 |
395 |
350 |
12-Φ22 |
|
|||||
|
300 |
325 |
350 |
130 |
65 |
440 |
395 |
12-Φ22 |
445 |
400 |
|
|||
|
350 |
377 |
490 |
445 |
505 |
460 |
16-Φ22 |
|
||||||
|
400 |
426 |
540 |
495 |
16-Φ22 |
565 |
515 |
16-Φ26 |
|
|||||
|
450 |
480 |
595 |
550 |
615 |
565 |
20-Φ26 |
|
||||||
|
500 |
530 |
645 |
600 |
20-Φ22 |
670 |
620 |
|
||||||
|
600 |
630 |
755 |
705 |
20-Φ26 |
780 |
725 |
20-Φ30 |
|
|||||
|
700 |
720 |
860 |
810 |
24-Φ26 |
895 |
840 |
24-Φ30 |
|
|||||
|
800 |
820 |
590 |
220 |
130 |
95 |
920 |
24-Φ30 |
1015 |
950 |
24-Φ33 |
|
||
|
900 |
920 |
1075 |
1020 |
1115 |
1050 |
28-Φ33 |
|
||||||
|
1000 |
1020 |
1175 |
1120 |
28-Φ30 |
1230 |
1160 |
28-Φ36 |
|
|||||
|
1200 |
1220 |
1405 |
1340 |
32-Φ33 |
1455 |
1380 |
32-Φ40 |
|
|||||
|
1400 |
1420 |
1630 |
1500 |
36-Φ36 |
1675 |
1590 |
36-Φ42 |
|
|||||
|
1500 |
1520 |
1730 |
1660 |
|
|
|
|
||||||
|
1600 |
1620 |
1830 |
1760 |
40-Φ36 |
1915 |
1820 |
40-Φ48 |
|
|||||
|
1810 |
1820 |
2045 |
1970 |
44-Φ40 |
2115 |
2020 |
44-Φ48 |
|
|||||
|
2000 |
2020 |
2265 |
2180 |
48-Φ42 |
2325 |
2230 |
48-Φ48 |
|
|||||
|
2200 |
2220 |
2475 |
2390 |
52-Φ42 |
2550 |
2440 |
52-Φ56 |
|
|||||
|
2400 |
2420 |
2685 |
2600 |
56-Φ42 |
2760 |
2650 |
60-Φ56 |
|
|||||
|
2600 |
2620 |
600 |
240 |
140 |
2905 |
2810 |
60-Φ48 |
2960 |
3070 |
64-Φ56 |
|
||
|
2800 |
2820 |
3115 |
3020 |
64-Φ48 |
3180 |
3290 |
68-Φ60 |
|
|||||
|
3000 |
3020 |
3315 |
3220 |
68-Φ48 |
3405 |
|
|
|
|||||
|
3200 |
3220 |
3525 |
3430 |
72-Φ48 |
|
|
|
|
|||||
|
3400 |
3420 |
3735 |
3640 |
76-Φ48 |
|
|
|
|
|||||
|
3600 |
3620 |
3970 |
3860 |
80-Φ56 |
|
|
|
|
|||||
|
|
注：本尺寸符合GB/T12456-2002標準 |
||||||||||||
