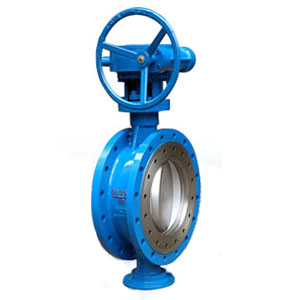

雙向金屬密封旋球閥

產品簡述：
雙向金屬密封旋球閥是結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成,其即擁有球閥優越的密封,可調節,使用溫度高,壽命長的實用優勢,又具備蝶閥體積小,重量輕的結構優勢.

更新時間：2022-12-10 19:07:19
瀏覽次數：1792

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品簡介
原理介紹
技術性能規范
安裝須知
實物展示

產品簡介

GWXDF型雙向金屬密封旋球閥是結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成，其即擁有球閥優越的密封、可調節、使用溫度高、壽命長的實用優勢，又具備蝶閥體積小、重量輕的結構優勢，其實質為蝶式結構偏心半球閥，其安裝優越于半球閥和固定球閥。密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封，從而實現了流體切斷。在水泵停止運轉，管道出水壓力高于進水壓力的情況下，正確使用旋球閥能夠有效的阻止回水倒流，這也是蝶閥和半球閥不具備的功能。

GWXDF型雙向金屬密封旋球閥在正副兩個密封面上可根據不同的硬度需要運用超音速等離子噴涂、真空保護滲復堆等先進工藝形成馬氏體不銹鋼、奧氏不銹鋼、硬質合金等梯度功能材料。能自動對正中心（自適應），自動越程補償磨損，自動加以極高密封比壓，瞬間關閉、瞬間打開密封副間無摩擦，打開時閥芯投影不斷膨脹并前進，結構短、體積小可制造大口徑、超大口徑、特大口徑的閥門，運輸、安裝、維護檢修方便、運行可靠等一系列優點，成為閥門行業的一次重大的技術革命。該閥以其優越的性價比，必將引起管網閥門的變革，它使得普通管網特別是水系統管網也能以中低檔價格享受火電、燃氣等高端系統同等的高性能、高品質產品成為現實。

凡水泵出口端、管網系統、回收系統、高位水槽、易水淹的污水系統、防倒流系統的所有閥門須用雙向流閥門，本閥門廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節。

原理介紹

主要類型：本閥門的主要類型有手動、蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于壓力氣源和壓力液源的場合。

驅動方式	手動	蝸桿	氣動	液動	電動
型號	GWXDF207	GWXDF3207	GWXDF6207	GWXDF7207	GWXDF9207
型號	GWXDF204	GWXDF3204	GWXDF6204	GWXDF7204	GWXDF9204

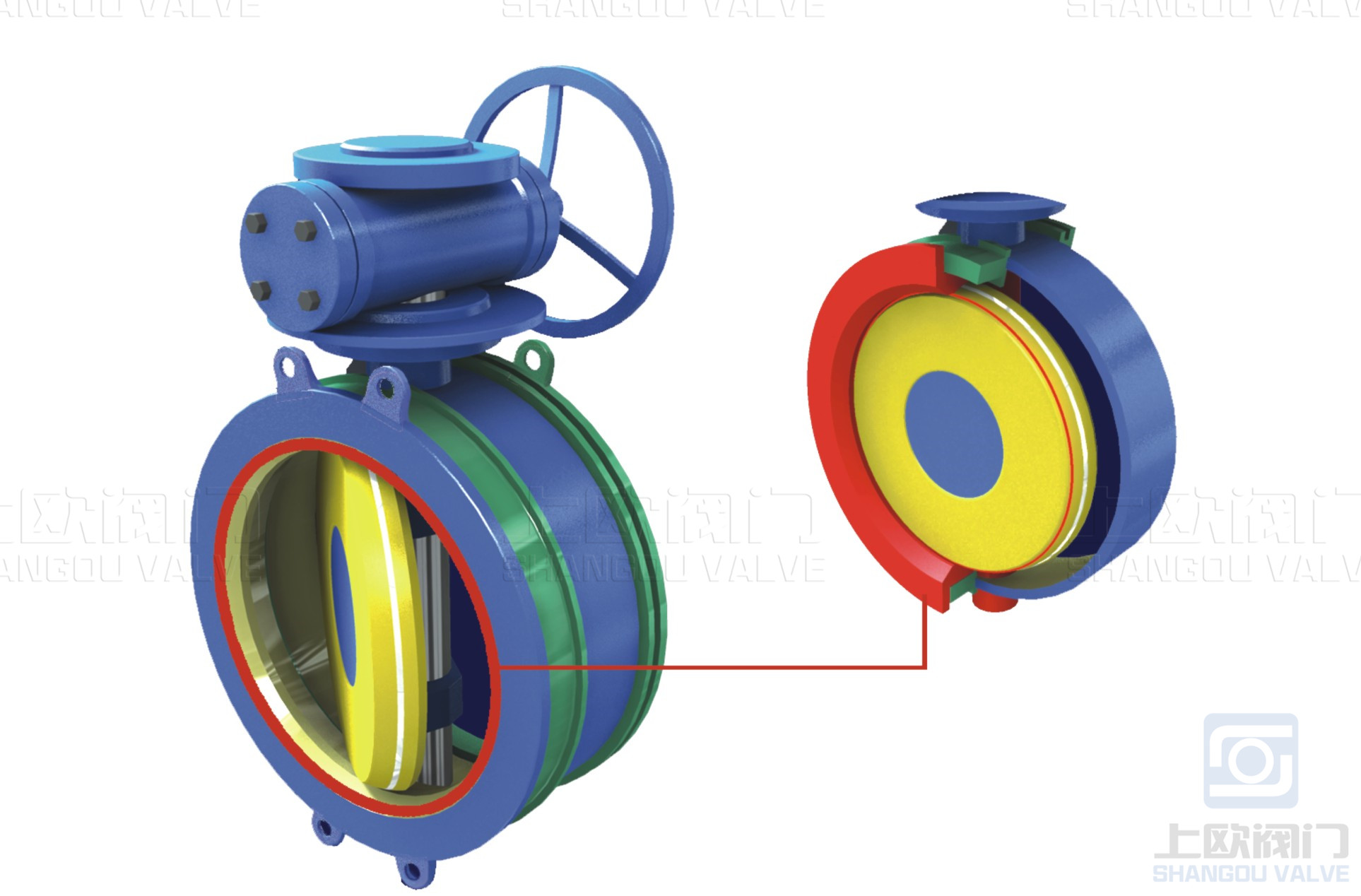

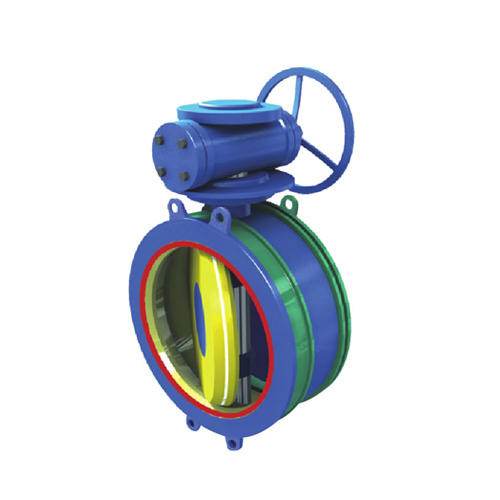

工作原理：閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是

閥芯三次曲面的切面（見圖），因而其結合十分完美。有適應（中心自動定位重合）和補償磨損功能。因

為轉動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。（見圖）

GWXDF(3 6 9) 旋球閥主要連接尺寸PN 1.0MPa

公稱通徑 DN(mm)	L(mm)		D1	D2	D3	C	t	Z-φd	Z-M
公稱通徑 DN(mm)	短	長	D1	D2	D3	C	t	Z-φd	Z-M
50	108	150	160	125	100	16	3	4-18	4-16
65	112	170	180	145	120	18	3	4-18	4-16
80	114	180	195	160	135	18	3	4-18	4-16
100	127	190	215	180	155	20	3	8-18	8-16
125	140	200	245	210	185	22	3	8-18	8-16
150	140	210	280	240	210	22	3	8-23	8-20
200	152	230	335	295	265	22	3	8-23	8-20
250	165	250	390	350	320	24	3	12-23	12-20
300	178	270	440	400	368	26	4	12-23	12-20
350	190	290	500	460	428	26	4	16-23	16-20
400	216	310	565	515	482	26	4	16-25	16-22
450	222	330	615	565	582	26	4	20-25	20-22
500	229	350	670	620	585	28	4	20-25	20-22
600	267	390	780	725	685	28	5	20-30	20-27
700	292	430	895	840	800	30	5	24-30	24-27
800	318	470	1010	950	905	32	5	24-34	24-30
900	330	510	1110	1050	1005	34	5	28-34	28-30
1000	410	550	1220	1160	1115	34	5	28-34	28-30
1200	470	630	1450	1380	1325	38	5	32-41	32-36

GWXDF(3 6 9) 旋球閥主要連接尺寸PN 1.6MPa

公稱通徑 DN(mm)	L(mm)		D1	D2	D3	C	t	Z-φd	Z-M
公稱通徑 DN(mm)	短	長	D1	D2	D3	C	t	Z-φd	Z-M
50	108	150	160	125	100	16	3	4-18	4-16
65	112	170	180	145	120	18	3	4-18	4-16
80	114	180	195	160	135	20	3	8-18	8-16
100	127	190	215	180	155	20	3	8-18	8-16
125	140	200	245	210	185	22	3	8-18	8-16
150	140	210	280	240	210	24	3	8-18	8-16
200	152	230	335	295	265	26	3	8-23	8-20
250	165	250	405	335	320	30	3	12-23	12-20
300	178	270	460	410	375	30	4	12-25	12-22
350	190	290	520	470	435	34	4	12-25	12-22
400	216	310	580	525	485	36	4	16-30	16-27
450	222	330	640	585	545	40	4	20-30	20-27
500	229	350	705	650	608	44	4	20-34	20-30
600	267	390	840	770	718	48	5	20-41	20-36
700	292	430	910	840	788	50	5	24-41	24-36
800	318	470	1020	950	898	52	5	24-41	24-36
900	330	510	1120	1050	998	54	5	28-41	28-36
1000	410	550	1255	1170	1110	56	5	28-48	28-42
1200	470	630	1485	1390	1288	58	5	32-54	32-48

GWXDF(3 6 9) 旋球閥主要連接尺寸PN 2.5MPa

公稱通徑 DN(mm)	L(mm)		D1	D2	D3	C	t	Z-φd	Z-M
公稱通徑 DN(mm)	短	長	D1	D2	D3	C	t	Z-φd	Z-M
50	108	150	160	125	100	20	3	4-18	4-16
65	112	170	180	145	120	22	3	8-18	8-16
80	114	180	195	160	135	22	3	8-18	8-16
100	127	190	230	190	160	24	3	8-23	8-20
125	140	200	270	220	188	28	3	8-25	8-22
150	140	210	300	250	218	30	3	8-25	8-22
200	152	230	360	310	278	34	3	12-25	12-22
250	165	250	425	370	332	36	3	12-30	12-27
300	178	270	485	430	390	40	4	16-30	16-27
350	190	290	550	490	448	44	4	16-34	16-30
400	216	310	610	550	505	48	4	16-34	16-30
450	222	330	660	600	555	50	4	20-34	20-30
500	229	350	730	660	610	52	4	20-41	20-36
600	267	390	840	770	718	56	5	20-41	20-36
700	292	430	955	875	518	60	5	24-48	24-42
800	318	470	1070	990	930	64	5	24-48	24-42
900	330	510	1180	1090	1025	66	5	28-54	28-48
1000	410	550	1305	1210	1140	68	5	28-58	28-52
1200	470	630	1525	1420	1350	72	5	32-58	32-52

技術性能規范

表1 產品性能規范

公稱通徑	公稱壓力（Mpa）	試驗壓力（Mpa）			適用溫度（℃）	適用介質
公稱通徑	公稱壓力（Mpa）	殼體強度試驗	水壓密封試驗	低壓密封試驗	適用溫度（℃）	適用介質
DN50 ~2000 mm	0.6	0.9	0.66	0.6	未注明為0~80℃可生產0~200℃	清水、污水、油品等
	1.0	1.5	1.1	0.6
	1.6	2.4	1.76	0.6
	2.5	3.75	2.76	0.6
	4.0	6.0	4.4	0.6

表2 制造標準規范

標準內容	標準號	標準名稱
法蘭標準	GB/T79.1-94	整體鋼制管法蘭
法蘭標準	GB/T17241.6-1998	整體鑄鐵管法蘭
結構長度標準	GB/T1221-2005	金屬閥門結構長度
壓力試驗標準	GB/T13927-1992	通用閥門壓力試驗
壓力試驗標準	JB/T9092-1999	閥門的試驗檢驗

結構設計標準	GB/T12237-1989	通用閥門法蘭和對焊連接鋼制球閥
結構設計標準	GB/T12238-1989	通用閥門法蘭和對夾連接蝶閥
使用材料標準	GB/T12226-1989	通用閥門灰鑄鐵件技術條件
	GB/12227-1989	通用閥門球墨鑄鐵技術條件
	GB/T12229-1989	通用閥門碳素鑄件技術條件
	GB/T12230-1989	通用閥門奧式體鋼鑄件技術條件

安裝須知

1、閥門前后1DN長度內的管道上不能有縮徑、彎管、波紋管等；
2、如果本閥門前后緊湊著安裝蝶閥、液力自動閥、蝶式止回閥或其它閥門，相鄰兩閥之間相隔直管段為不小于1DN的距離；
3、閥板在裝配、安裝、運輸、維護檢修或拆開時，要注意不能碰密封面，要采取嚴格的保護措施；
4、在裝配、運輸、安裝、保管時閥板要呈關閉狀態；
5、如有必要需拆開時，注意不要損壞軸套，防止圓錐或平鍵丟失，軸套和其它配件的散失；
6、裝配、安裝、維護檢修完畢要清除干凈閥門內及管道的金屬屑、焊渣、污物、雜質，堆焊的密封面要抹拭干凈；
7、無論臥式安裝或立式安裝，當無法確定流道方向時，閥門安裝前，將閥板背面朝進水方向。
8、長期不使用請用黃油涂復密封面或油紙、蠟紙覆蓋密封面。

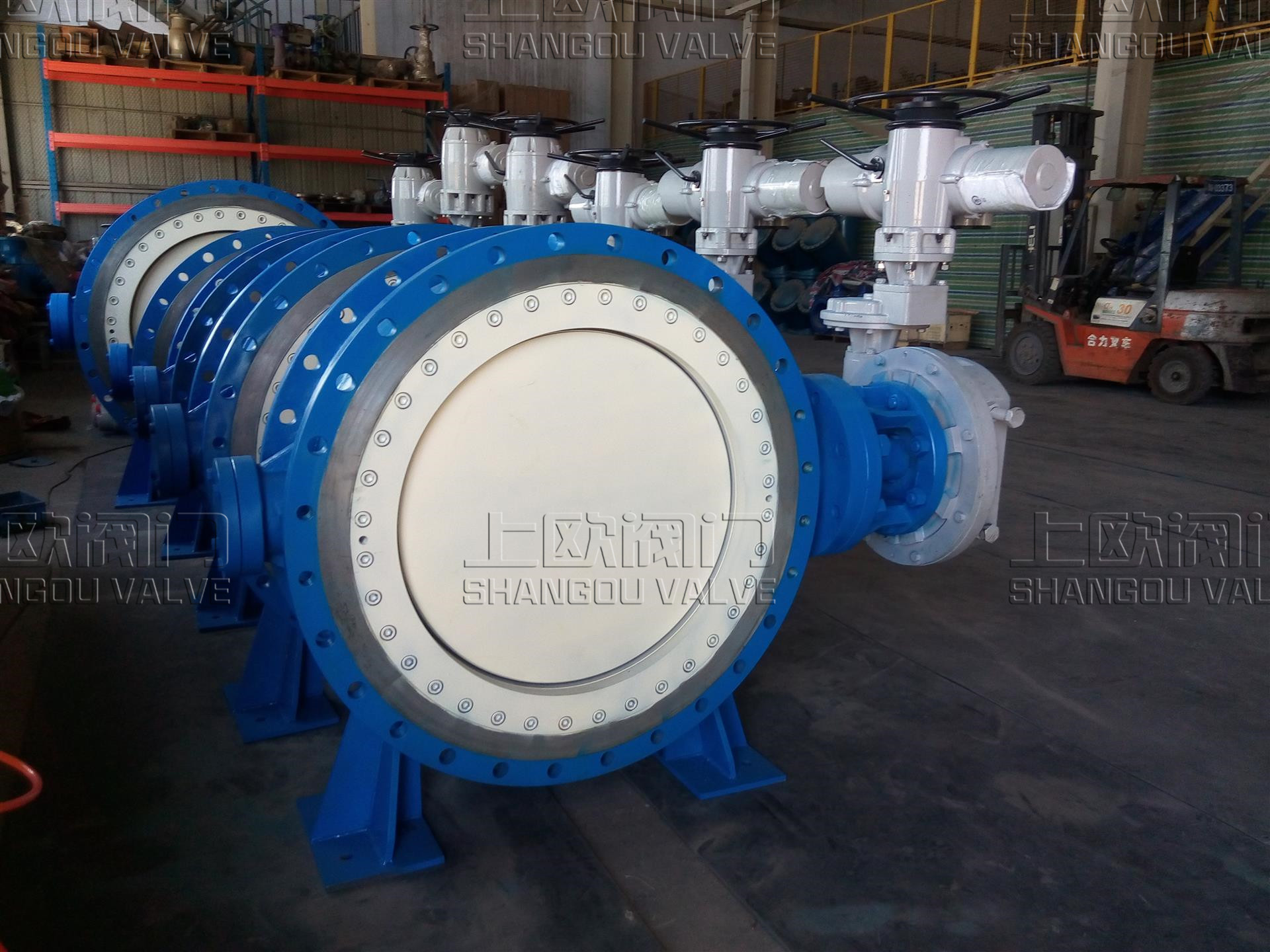

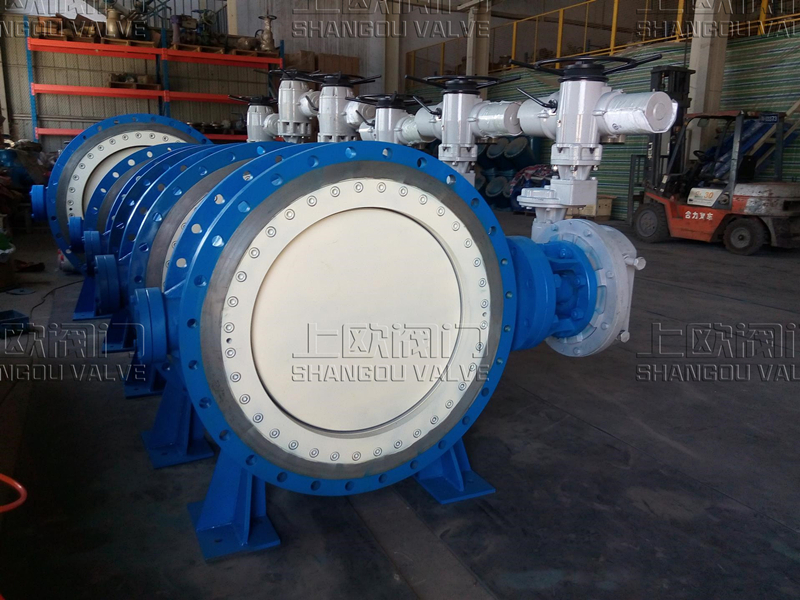

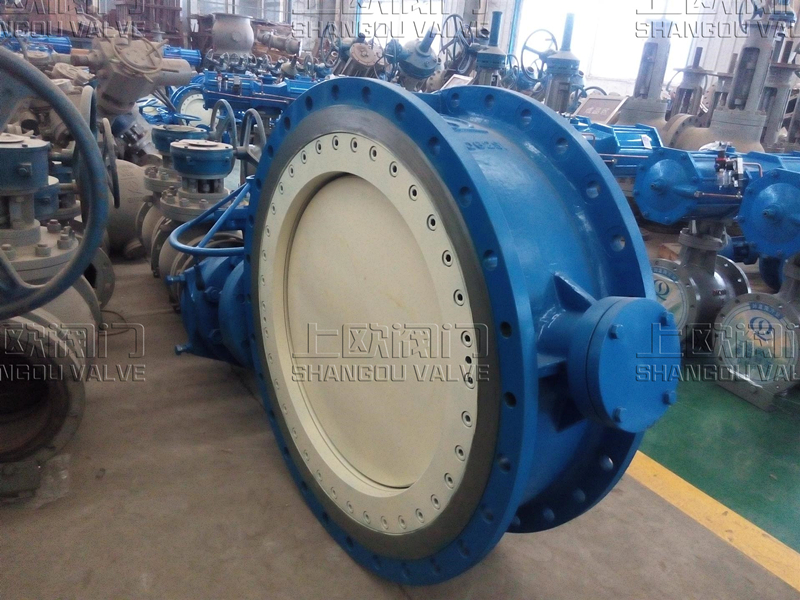

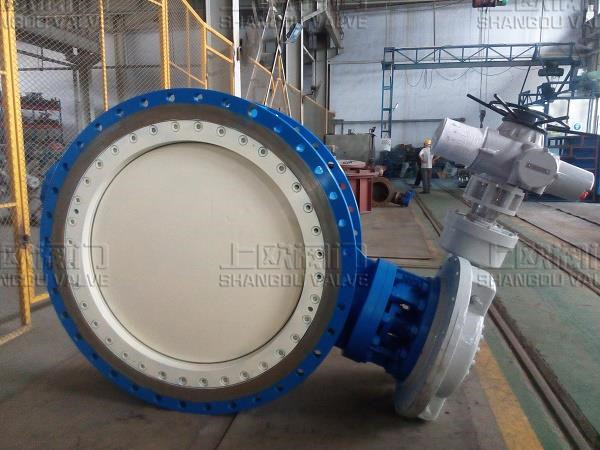

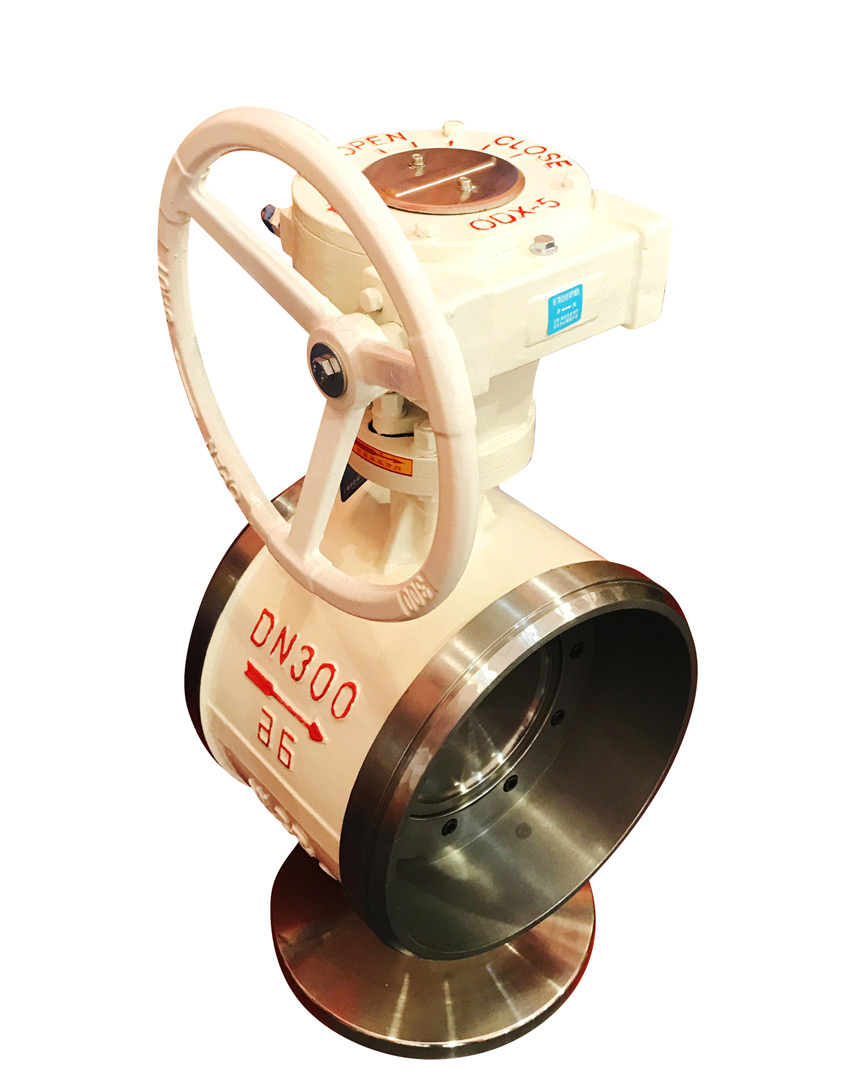

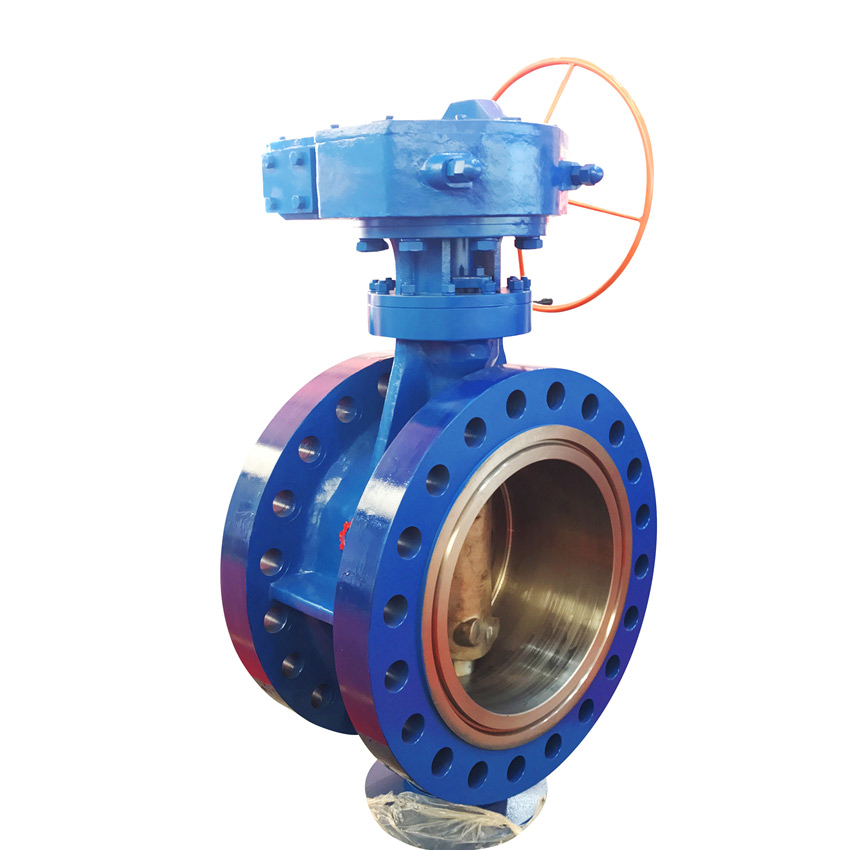

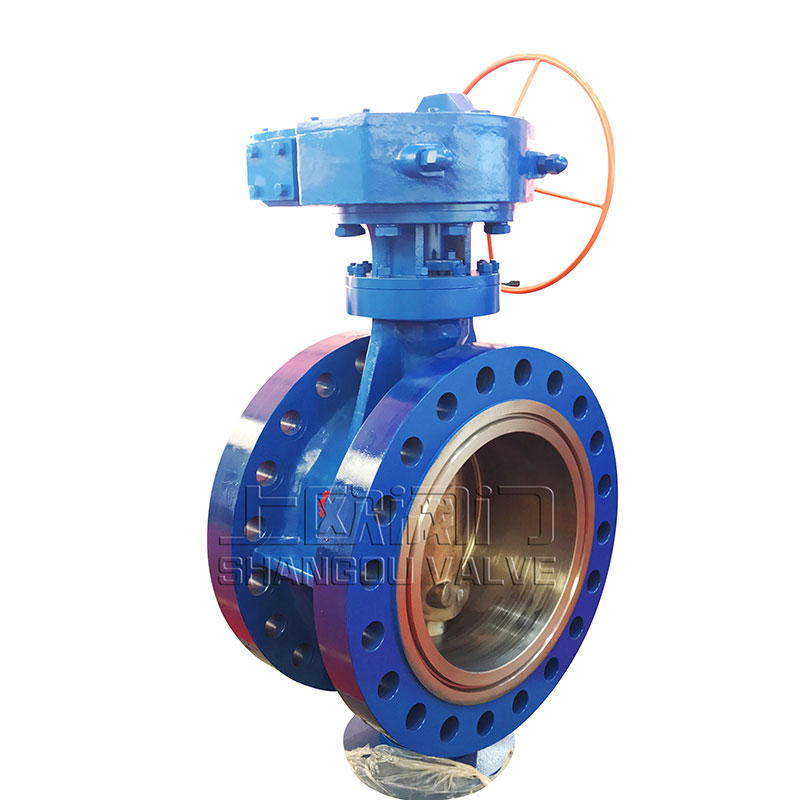

實物展示

相關產品查看更多

相關文章查看更多
