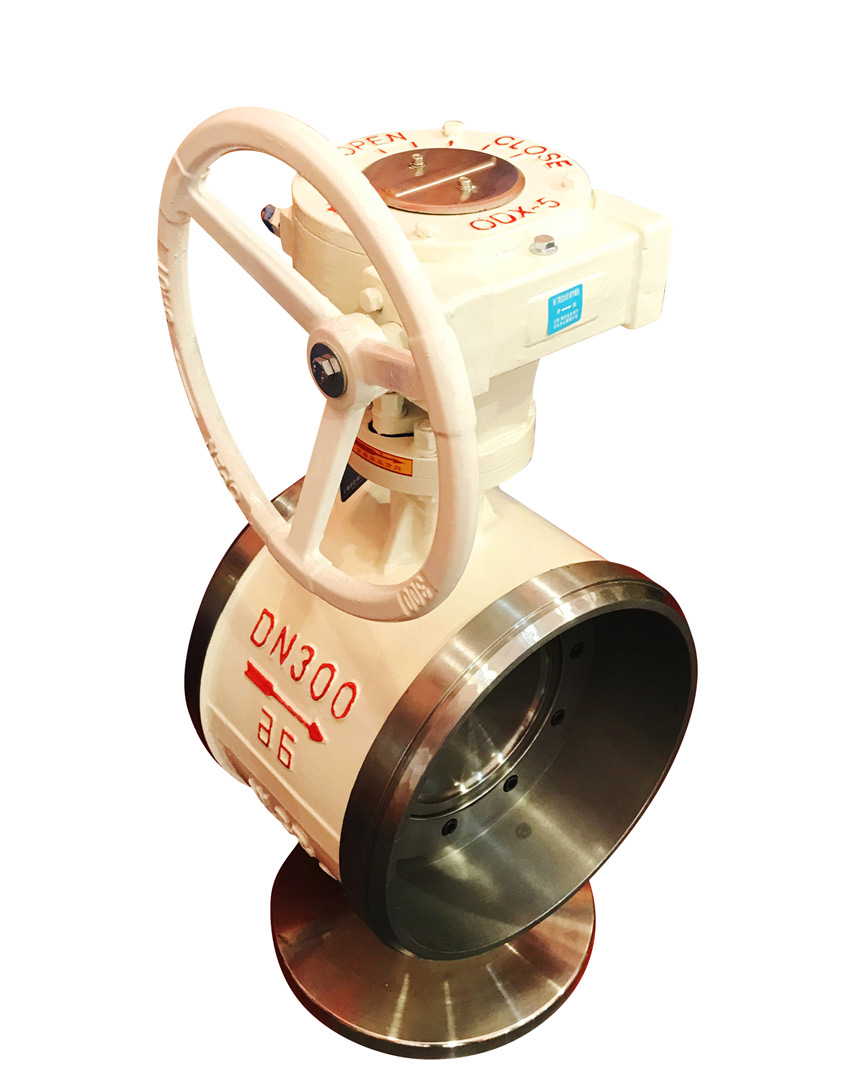

硬碰硬旋球閥

產品簡述：
硬碰硬旋球閥主要用來對介質進行截?cái)嗯c調節,這部分在整個系統中所占比重大,用量多,要求旋球閥經久耐用性價比高,同時應能在介質正向流時進行調節與載斷,在壓差變換或檢修時又可以防止介質倒流,即擁有雙向切斷功能,日前,這部分閥在管網系統上,主要應用的有截止閥,閘閥,蝶閥以及球閥.

更新時間：2022-12-14 19:04:37
瀏覽次數：1774

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述與用途
工作原理
驅動方式
制造標準
技術性能
安裝尺寸表
零件材料
產品視頻
實物展示

產品概述與用途

硬碰硬旋球閥主要用來對介質進行截?cái)嗯c調節，這部分在整個系統中所占比重大、用量多，要求旋球閥經久耐用性價比高，同時應能在介質正向流時進行調節與載斷，在壓差變換或檢修時又可以防止介質倒流，即擁有雙向切斷功能。日前，這部分閥在管網系統上，主要應用的有截止閥、閘閥、蝶閥以及球閥。

工作原理

閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是閥芯三次曲面的切面，因而其結合十分完美。有適應（中心自動定位重合）和補償磨損功能因?yàn)檗D(zhuǎn)動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實 際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。打開各不同角度變化圖：雙向流旋球閥的主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變形位置，使之密封良好。

驅動方式

雙向流硬碰硬旋球閥驅動方式
驅動方式	手動	蝸桿	液動	電動	氣動
型號	GWXDF207	GWXDF3207	GWXDF7207	GWXDF9207	GWXDF6207
型號	GWXDF204	GWXDF3204	GWXDF7204	GWXDF9204	GWXDF6204

密封面材料

殼體材料
代號	Z	Q	C	I	P	R
材料	灰鑄鐵	球墨鑄鐵	WCB	1Cr5Mo、ZG1Cr5Mo	1Cr18Ni9Ti ZG1Cr18Ni9Ti	1Cr18Ni12MoTi、 ZG1Cr18Ni12MoTi

公稱壓力

技術性能規范
公稱通徑	公稱壓力（Mpa）	試驗壓力（Mpa）			適用溫度（℃）	適用介質
公稱通徑	公稱壓力（Mpa）	殼體強度試驗	正向密封試驗	反向密封試驗	適用溫度（℃）	適用介質
DN50~3000mm	0.6	0.9	0.66	0.66	未注明為0~80℃可生產0~200℃	清水、污水、油品等
	1.0	1.5	1.1	1.1
	1.6	2.4	1.76	1.76
	2.5	3.75	2.76	2.76
	4.0	6.0	4.4	4.4

制造標準

1、法蘭標準：GB/T9113-2000 整體鋼制管法蘭；GB/T17241.6-1998 整體鑄鐵管法蘭。
2、結構長度標準：GB/T1221-2005 金屬閥門結構長度。
3、壓力試驗標準：GB/T13927-1992 通用閥門壓力試驗；JB/T9092-1999 閥門的試驗檢驗。
4、結構設計標準：GB/T12237-1989 通用閥門法蘭和對焊連接鋼制球閥；GB/T12238-1989 通用閥門法蘭和對夾連接蝶閥。
5、使用材料標準：GB/T12226-1989 通用閥門灰鑄鐵件技術條件；GB/12227-1989 通用閥門球墨鑄鐵技術條件。

技術性能

技術性能規范
公稱通徑	公稱壓力(MPa)	試驗壓力(MPa)			適用溫度(℃)	適用介質
		殼體強度試驗	正向密封試驗	反向密封試驗
DN50～500	1.0	1.5	1.1	1.1	未注明為80℃以下，可生產200℃ 以下	清水、污水、油品等

驅動方式

連接型式
代號	4
連接型式	法蘭

電動頭參數表

電動頭參數表
閥門公稱通徑	電動執行器型號規格	zui大控制轉距（Nm）	輸出轉速（r/min）	電機功率	電機堵轉電流（A）
50	SMR-10	100	18	0.25	7.21
65	SMR-10	100	18	0.25	7.21
80	SMR-20	200	18	0.55	15.4
100	SMR-20	200	18	0.55	15.4

125	SMR-40	300	18	0.75	18.34
150	SMR-40	450	18	1.1	28.00
200	SMR-60	450	18	1.1	28.00
250	SMR-100	900	18	2.2	36.75
300	SMR-100	900	18	2.2	36.75
350	Z120-18	1200	18	3.0	55.30
400	Z250-18	2500	18	5.5	84.35
450	Z350-10	3500	10	4.0	62.09
500	Z500-10	5000	10	5.5	84.35
600	Q600-0.5	6000	0.5	0.75	18.34
700	Q800-0.5	8000	0.5	1.1	28.00
800	Q1200-0.5	12000	0.5	1.5	28.14
900	Q1600-0.5	16000	0.5	2.2	36.75
1000	Q2000-0.5	20000	0.5	3.0	55.30
1200	Q3000-0.5	30000	0.5	4.0	62.09
1400	Q4000-0.5	40000	0.5	4.0	62.09
1600	Q6300-0.25	63000	0.25	5.5	84.35
1800	Q8000-0.25	80000	0.25	5.5	84.35
2000	Q12000-0.125	120000	0.125	5.5	84.35

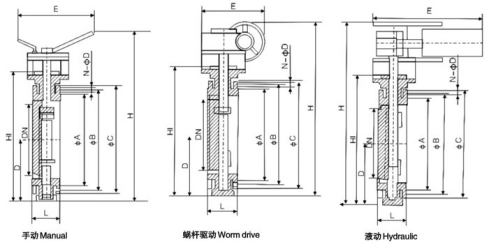

安裝尺寸表

安裝尺寸表
通徑DN	A	B	C	D	E			H			L		N__Фd
通徑DN	A	B	C	D	手動	氣動	電動	手動	氣動	電動	對夾式	法蘭式	對夾式	法蘭式
50	88	110	140	112	200	245	255	350	625	530	43	108	4-14	4-14
65	108	130	160	115	200	245	255	370	625	530	46	112	4-14	4-14
80	124	150	190	120	200	245	255	380	645	565	64	114	4-18	4-18
100	144	170	210	138	200	355	255	420	675	600	64	127	4-18	4-18
125	174	200	240	164	200	355	255	460	715	640	70	140	4-18	8-18
150	199	225	265	175	280	355	315	55	800	705	76	140	4-18	8-18
200	254	280	320	200	425	250	315	760	850	775	89	152	4-18	8-18
250	309	335	375	230	425	250	315	830	925	945	114	165	4-18	12-18
300	363	395	440	260	560	450	315	895	1035	1070	114	178	4-22	12-22
350	413	445	490	300	560	450	315	950	1070	1140	127	190	4-22	12-22
400	463	495	540	340	580	450	315	1190	1190	1210	140	216	4-22	16-22
450	518	550	595	350	580	650	714	1255	1250	1335	152	222	4-22	16-22
500	568	600	645	380	580	650	714	1305	1290	1415	152	229	4-22	20-22
600	667	705	755	450	660	850	810	1340	1455	1605	178	267	4-M24	20-26
700	772	810	860	480	550	850	810	1520	1585	1844	229	292	4-M24	24-26
800	878	920	975	530	550	1250	810	1710	1700	2040	241	318	4-M27	24-30
900	978	1020	1075	580	550	1250	863	1810	1965	2255	241	330	4-M27	24-30
1000	1078	1120	1175	650	750	1250	863	1960	2015	2380	300	-	-	-
