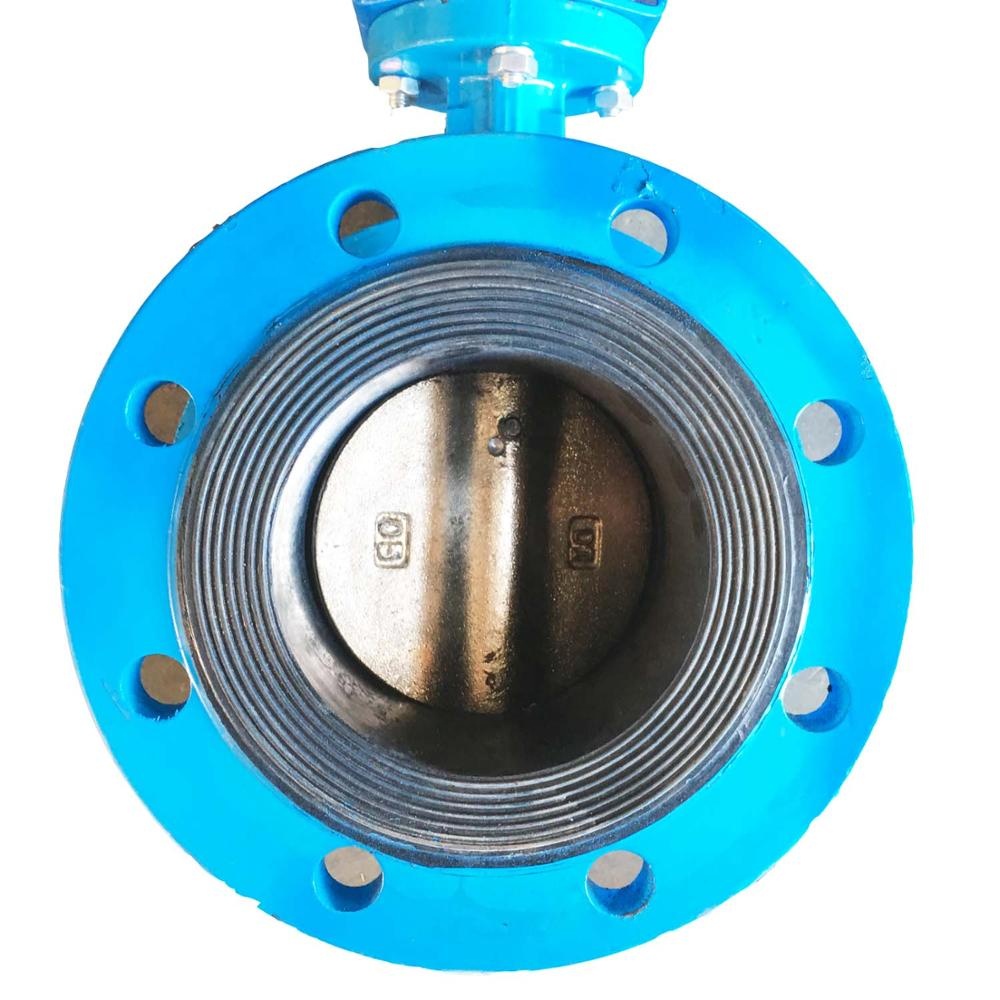

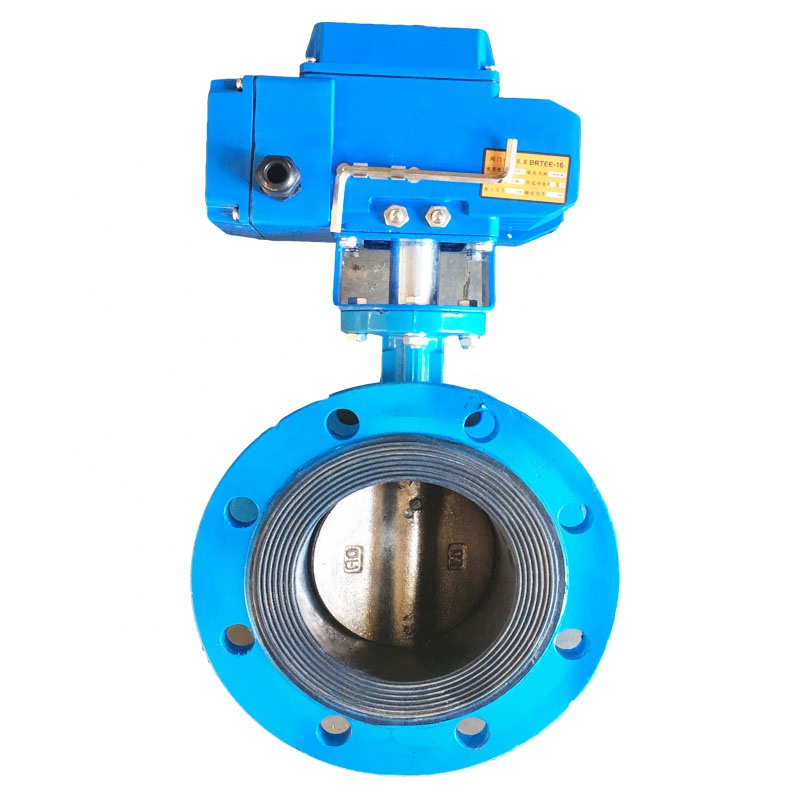

SD941-16型電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
更新時間：2021-11-23 11:20:57 瀏覽次數：1623SD941-16型電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
| 名稱 | 材料 |
|---|---|
| 閥體 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250 |
| 閥板 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250 |
| 閥桿 | 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、2Cr13 |
| 密封圈 | CR、NBR、EPDM、FPM |
| 填料 | NBR、柔性石墨、 V型橡膠 |
設計標準：GB/T12238-1989；JB/T8527-1997；
法蘭連接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000；
GB/T9115.1-2000；GB/T9115.2-2000；
結構長度：GB/T12221-1989；
壓力試驗：GB/T13927-1992；JB/T9092-1999；
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）；
3.相對溫度：≤90%(25℃時）；
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物；
5. 防護等級：戶外型和防爆型為IP55（可訂制IP67）；
6. 工作制：為短時10分鐘（可訂制30分鐘）；
SD941-16型電動伸縮蝶閥主要技術參數
| 公稱通徑 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤80℃ | |||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 通徑(DN) | L | LMAX | LMIN | D1 | D | Z-Φd | H | H0 | A | B | D0 | Wt/kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 150 | 163 | 138 | 125 | 165 | 4-18 | 82.5 | 445 | 125 | 125 | 80 | 61 |
| 65 | 170 | 188 | 152 | 145 | 185 | 4-18 | 92.5 | 465 | 125 | 125 | 80 | 74 |
| 80 | 180 | 192 | 162 | 160 | 200 | 8-18 | 100 | 480 | 125 | 125 | 80 | 88 |
| 100 | 190 | 225 | 180 | 180 | 220 | 8-18 | 110 | 505 | 125 | 125 | 80 | 100 |
| 125 | 200 | 235 | 190 | 210 | 250 | 8-18 | 125 | 700 | 325 | 245 | 150 | 120 |
| 150 | 210 | 240 | 195 | 240 | 285 | 8-22 | 142.5 | 735 | 325 | 245 | 150 | 125 |
| 200 | 230 | 265 | 215 | 295 | 340 | 8-22 | 170 | 805 | 325 | 245 | 150 | 180 |
| 250 | 250 | 285 | 235 | 350 | 395 | 12-22 | 197.5 | 890 | 363 | 313 | 200 | 205 |
| 300 | 270 | 302 | 252 | 400 | 445 | 12-22 | 222.5 | 950 | 363 | 313 | 200 | 260 |
| 350 | 290 | 321 | 271 | 460 | 505 | 16-22 | 252.5 | 1020 | 363 | 313 | 250 | 420 |
| 400 | 310 | 343 | 283 | 515 | 565 | 16-26 | 282.5 | 1105 | 363 | 313 | 250 | 520 |
| 450 | 330 | 360 | 300 | 565 | 615 | 20-26 | 307.5 | 1287 | 465 | 439 | 300 | 660 |
| 500 | 350 | 380 | 320 | 620 | 670 | 20-26 | 335 | 1185 | 546 | 431 | 360 | 700 |
| 600 | 390 | 425 | 365 | 725 | 780 | 20-30 | 390 | 1330 | 546 | 556 | 360 | 1020 |
| 700 | 430 | 465 | 395 | 840 | 895 | 24-30 | 447.5 | 1435 | 546 | 556 | 360 | 1140 |
| 800 | 470 | 510 | 430 | 950 | 1015 | 24-33 | 507.5 | 1545 | 546 | 556 | 360 | 1380 |
| 900 | 510 | 560 | 460 | 1050 | 1115 | 28-33 | 557.5 | 1800 | 617 | 617 | 360 | 2100 |
| 1000 | 550 | 600 | 500 | 1160 | 1230 | 28-36 | 615 | 2365 | 632 | 632 | 360 | 2520 |
| 1200 | 630 | 680 | 580 | 1380 | 1455 | 32-39 | 727.5 | 2585 | 632 | 632 | 360 | 3100 |
注： 1.以上蝶閥的密封試驗壓力DN50～DN800為1.0MPa；DN900～DN1000為0.6MPa；DN1200～DN2000為0.25MPa。
2.如工作壓力超過1.0MPa建議選用三偏心蝶閥。
3.以上蝶閥的連接尺寸均按1.0MPa標準制造；如特殊需要，訂貨時應注明。
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
