當前位置：首頁 > 產品中心 > 蝶閥系列 > D342X型法蘭式雙偏心軟密封蝶閥

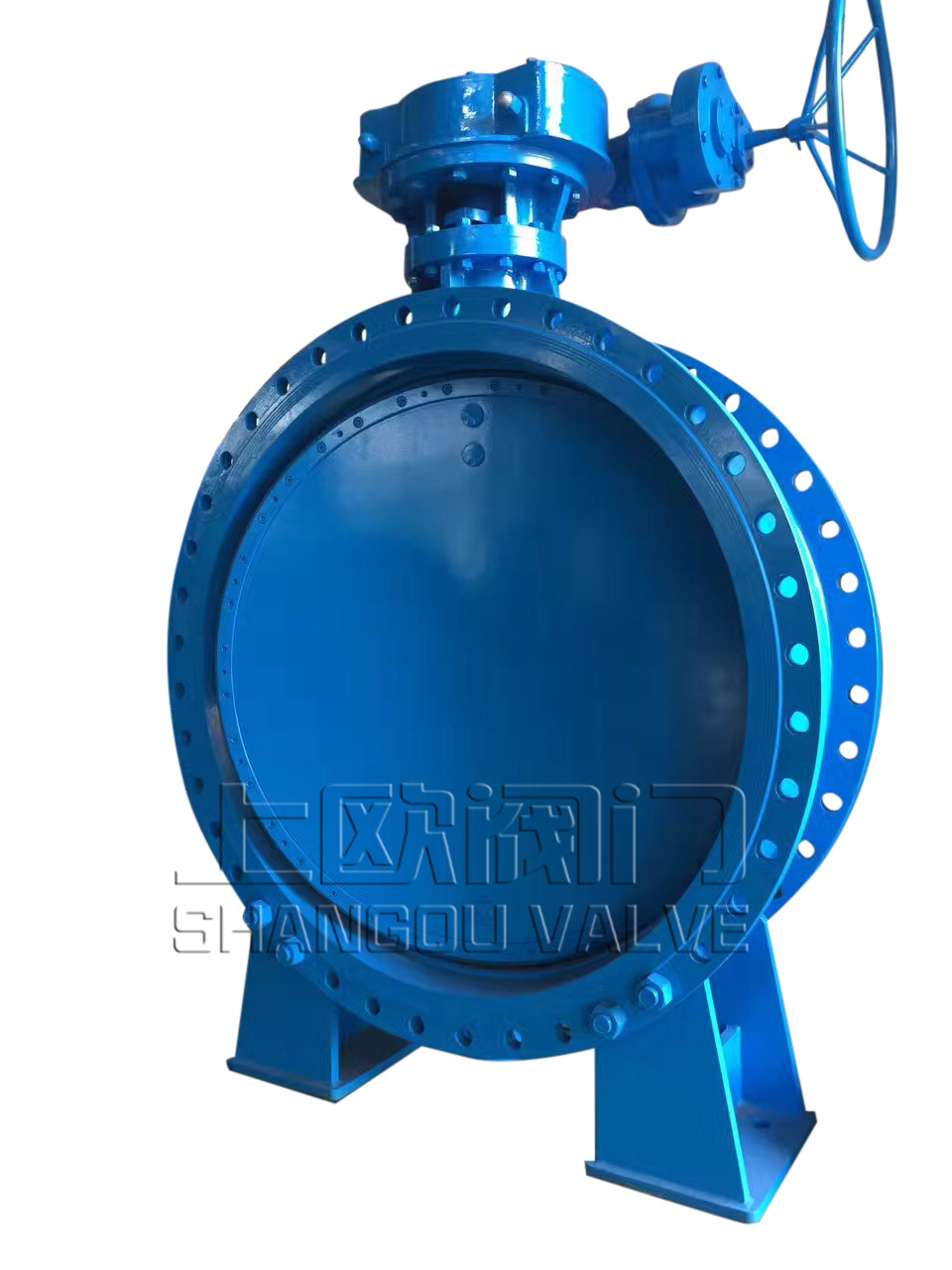

D342X 型 法蘭式雙偏心軟密封蝶閥PN6～PN16適用于溫度≤120℃，公稱壓力≤1．6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
更新時間：2020-10-29 14:49:57 瀏覽次數：1577型號：D343X 口徑(DN)：50～400(mm)壓力(PN)：0.6～1.6(Mpa)產品價格：電議日期：12-04-24瀏覽：231次
D343X 型 法蘭式雙偏心軟密封蝶閥PN6～PN16適用于溫度≤120℃，公稱壓力≤1．6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
|
D343X 型 法蘭式雙偏心軟密封蝶閥PN6～PN16外形結構連接尺寸 |
||||||||||||||||||
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
|||||||||||||||
|
|
|
|
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||||||
|
mm |
Inch |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
82.5 |
338 |
180 |
65 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
2 1/2 |
112 |
92.5 |
358 |
180 |
65 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
80 |
3 |
114 |
100 |
413 |
245 |
70 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
4 |
127 |
110 |
428 |
240 |
72 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
125 |
5 |
140 |
125 |
444 |
240 |
72 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
150 |
6 |
140 |
142.5 |
553 |
350 |
93 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
200 |
8 |
152 |
170 |
678 |
350 |
93 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
250 |
10 |
165 |
197.5 |
742 |
550 |
350 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
|
300 |
12 |
178 |
222.5 |
803 |
600 |
350 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
350 |
14 |
190 |
252.5 |
866 |
600 |
350 |
490 |
445 |
416 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
400 |
16 |
216 |
282.5 |
940 |
600 |
350 |
540 |
495 |
463 |
16-22 |
656 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
安裝、使用與保養注意事項
1、產品在出廠前按標準（GB/T13927-92、JB/T9092-1999）的規定檢驗合格，執行裝置調試完畢。為了保證產品的使用效果，請勿隨意調整固件、定位裝置等。
2、閥門安裝前應做如下工作
查驗管道法蘭是否與閥門連接尺寸一致，安裝時要均勻擰緊螺母，法蘭密封墊片對稱效置。
認真核對使用工況與本產品的工作壓力、工作溫度、耐腐蝕性是否相符；
檢查閥門通道和啟閉件是否附著污物，如果有污物應進行清理，清理時不得損傷密封面；
檢查閥門各部件是否緊固或完好無缺；
該閥門雙向密封、90°旋轉，0°全關，90°全開，觀察閥門的啟閉位置是否與此相符。并檢查有無卡阻現象。
