當前位置：首頁 > 產品中心 > 蝶閥系列 > 氣動快速切斷蝶閥

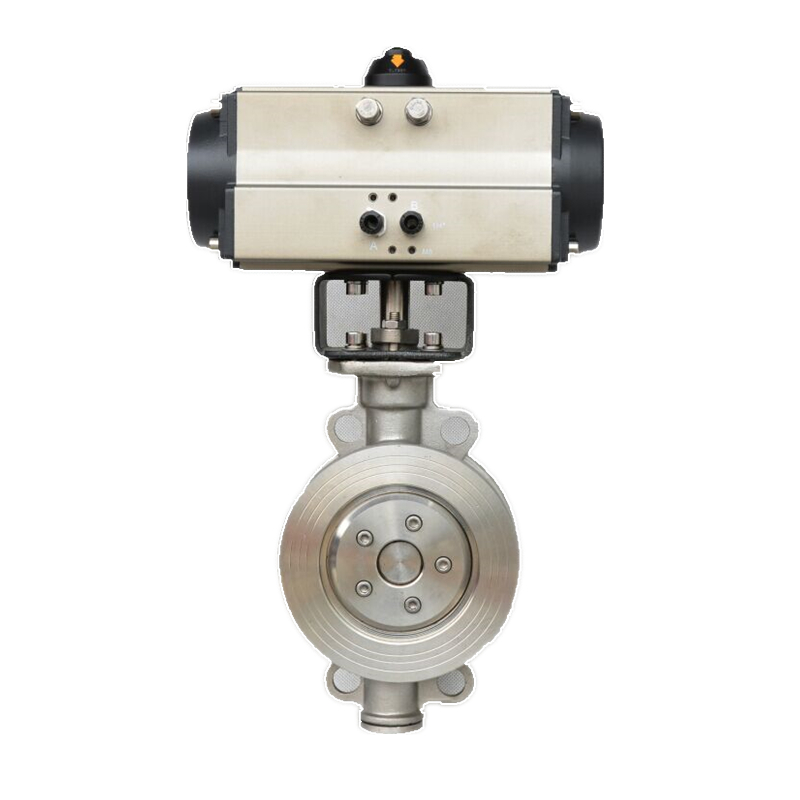

D673H氣動快速切斷蝶閥PN10～PN25廣泛應用在食品、醫藥、化工、石油、電力、；冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
更新時間：2021-10-21 14:28:04 瀏覽次數：855D673H氣動快速切斷蝶閥PN10～PN25廣泛應用在食品、醫藥、化工、石油、電力、；冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。氣動蝶閥主要特點為：設計新穎、合理，結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧。閥門可以任何位置安裝、維修方便。
D673H氣動快速切斷蝶閥PN10～PN25外形結構連接尺寸
| 公稱通徑 | 外形尺寸 | 連接尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.0 | PN2.5 | |||||||||||||
| L1 | L2 | H | H1 | L | D | D1 | b | n-φd | 1 | D | D1 | b | n-φd | |
| 250 | 348 | 159 | 584 | 595 | 140 | 375 | 335 | 16 | 12-18 | 165 | 375 | 335 | 24 | 12-18 |
| 300 | 348/627 | 176/200 | 635/630 | 645 | 170 | 440 | 395 | 16 | 12-22 | 178 | 440 | 395 | 24 | 12-22 |
| 350 | 378/627 | 176/200 | 660/655 | 645 | 170 | 490 | 445 | 16 | 12-22 | 190 | 490 | 445 | 24 | 12-22 |
| 400 | 432/627 | 206/200 | 750/696 | 745 | 190 | 540 | 495 | 16 | 16-22 | 216 | 540 | 495 | 24 | 16-22 |
| 450 | 524/627 | 228/200 | 805/728 | 745 | 190 | 595 | 550 | 16 | 16-22 | 222 | 595 | 550 | 24 | 16-22 |
| 500 | 524/850 | 228/270 | 850/820 | 745 | 190 | 645 | 600 | 20 | 20-22 | 229 | 645 | 600 | 26 | 20-22 |
| 600 | 524/850 | 228/270 | 905/875 | 970 | 210 | 755 | 705 | 20 | 20-26 | 267 | 755 | 705 | 26 | 20-26 |
| 700 | 648/1158 | 275/350 | 1000/1084 | 970 | 210 | 860 | 810 | 20 | 24-26 | 292 | 860 | 810 | 26 | 24-26 |
| 800 | 648/1158 | 275/350 | 1060/1084 | 1020 | 210 | 975 | 920 | 20 | 24-30 | 318 | 975 | 920 | 26 | 24-30 |
| 900 | 648/1158 | 275/350 | 1110/1084 | 1220 | 250 | 1075 | 1020 | 20 | 24-30 | 330 | 1075 | 1020 | 26 | 24-30 |
| 1000 | 715/1158 | 324/375 | 1200/1126 | 1220 | 250 | 1175 | 1120 | 20 | 28-30 | 410 | 1175 | 1120 | 26 | 28-30 |
| 1200 | 715/1158 | 324/375 | 1330/1256 | 1240 | 250 | 1375 | 1320 | 20 | 32-30 | 470 | 1375 | 1320 | 28 | 32-30 |
| 1400 | 795/1448 | 380/460 | 1540/1483 | 1460 | 300 | 1675 | 1520 | 20 | 36-30 | 530 | 1675 | 1520 | 30 | 36-30 |
| 1600 | 795/1448 | 380/460 | 1605/1540 | 1250 | 300 | 1790 | 1730 | 24 | 40-30 | 600 | 1790 | 1730 | 34 | 40-30 |
| 1800 | 1880 | 545 | 1640 | 1520 | 300 | 1990 | 1930 | 24 | 44-30 | 670 | 1990 | 1930 | 36 | 44-30 |
| 2000 | 1880 | 545 | 1740 | 1520 | 300 | 2190 | 2130 | 24 | 48-30 | 760 | 2190 | 2130 | 38 | 48-30 |
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的
