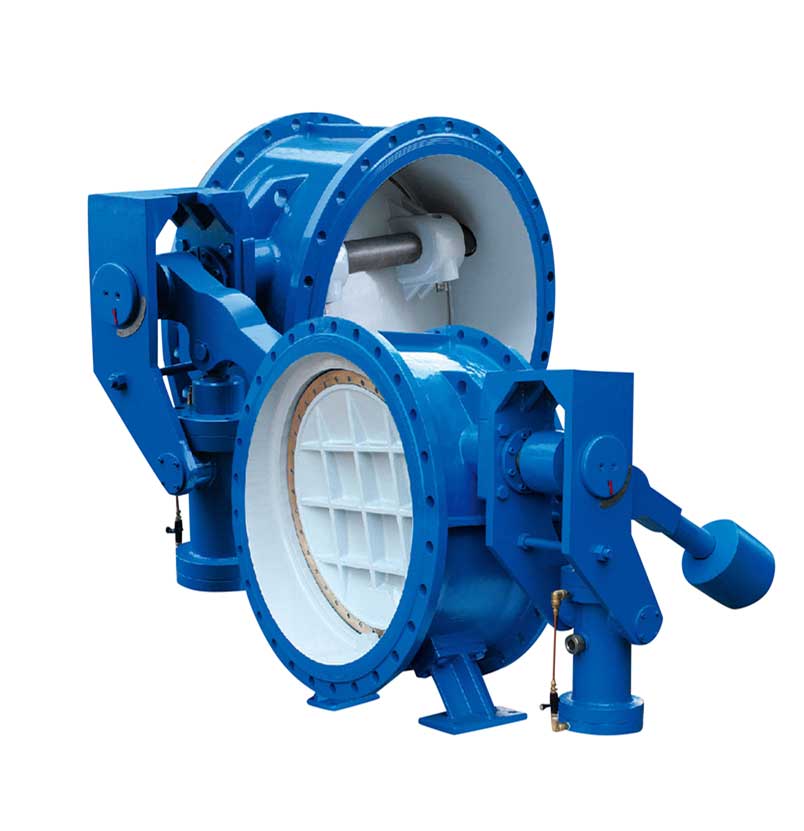

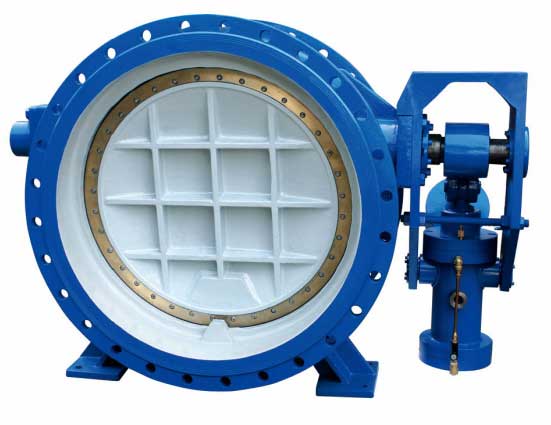

微阻緩閉蝶形止回閥采用斜盤式大偏心設計,雙偏心結構,同時設有分級式緩沖油缸,可實現兩段式關閉,即在關閉時先快關85%-90%,再緩關10%-15%,緩關時間可調,即可達到消除水錘之理想效果,安裝于水泵出口可防止停泵時破壞性水錘產生。
更新時間：2021-11-10 10:21:22 瀏覽次數：1627微阻緩閉蝶形止回閥采用斜盤式大偏心設計，雙偏心結構。同時設有分級式緩沖油缸，可實現兩段式關閉，即在關閉時先快關85%-90%（不受油缸阻尼），再緩關10%-15%（受油缸陽尼），緩關時間可調，即可達到消除水錘之理想效果。安裝于水泵出口可防止停泵時破壞性水錘產生，故此閥可廣泛用于市政、電廠、冶金、石化等行業的給排水系統。
1、采用斜盤式大偏心設計、雙偏心結構，啟閉動態性能好，開啟壓力低（≤0.08Mpa），并且流阻小、振動小、無需重錘、節能效果明顯。
2、緩閉裝置設計新穎，結構緊湊合理，性能可靠，關閥時間采用快、慢，兩段式，慢關段緩閉時間在1～60秒可調，可適用于不同的工況，減少水錘之影響。
3、閥軸采用慣穿式，安全可靠。閥體后端，采用閥瓣軸向可調式機構，密封效果佳，可調之零泄漏。
4、閥軸的軸承采用自潤式軸承，摩擦阻力小，勿需注油。
5、閥瓣與閥軸聯接采用退拔銷結構，緊密結合無間隙，軸瓣連接更牢固。
6、有軟、硬密封結構可供用戶根據不同工況選用。
|
公稱通徑 |
250～2000 |
|||
|
公稱壓力PN（MPa） |
0.6 |
1.0 |
1.6 |
|
|
試驗壓力 |
密封 |
0.66 |
1.1 |
1.76 |
|
殼體 |
0.9 |
1.5 |
2.4 |
|
|
適用介質 |
污水、清水、泥漿、油等 |
|||
|
標準材料 |
閥體 |
球墨鑄鐵 |
||
|
閥瓣 |
球墨鑄鐵 |
|||
|
閥座 |
不銹鋼、鋁合金 |
|||
|
閥軸 |
不銹鋼 |
|||
|
密封圈 |
工程塑料、橡膠、不銹鋼、銅合金 |
|||
|
法蘭連接標準 |
符合GB/T17241.6-2008 （IS07005.2） |
|
結構長度標準 |
GB12221-2005 14系列 （IS05752）尺寸規定 |
|
試驗標準 |
GB/T26480-2011 （API STD.598）執行 |
本形式止回閥主要由閥體、閥瓣、轉軸、搖臂、緩沖液壓缸等組成。本閥靠進口個質壓力推動閥瓣開啟使介質通過，閥瓣通過轉軸帶動搖臂將緩沖油缸中活塞桿拉到開啟位置。當介質停止流動時（如泵突然停止運行），由于閥瓣自重及介質倒流的作用，使閥瓣自動關閉。由于緩沖裝置的作用，閥瓣關閉分兩個階段。
第一段：從全開位置到運行了85%-90%行程為快關段，在這個階段，閥瓣帶動搖臂同時作順時針方向運動，油缸活塞桿被壓回缸體內部，在這個階段阻尼裝置作用很小，閥瓣關閉速度很大。
第二段：從85%-90%行程以后至全關為慢關段，在這個階段阻尼裝置作用很大，為得到合適的關閉速度，可通過調節油路單向節流閥的開度以調節油路系統的阻尼大小，從而消除破壞性水錘，起到保護泵，閥及管線系統的作用。
|

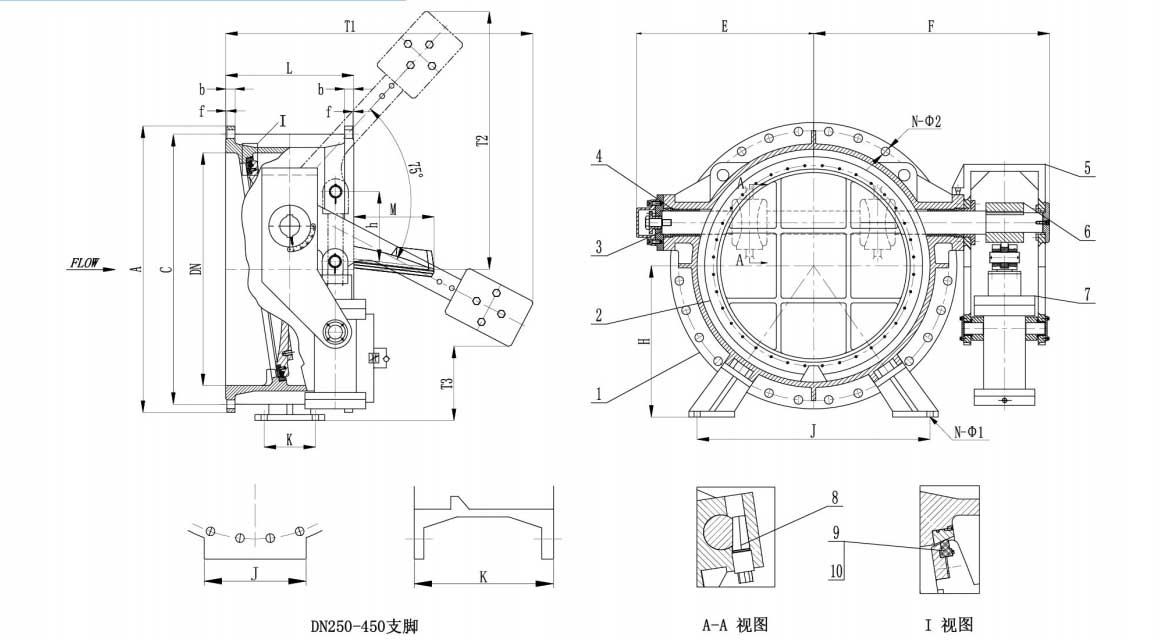

序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
|
1 |
閥體 |
QT450-10 |
6 |
搖臂 |
Q235-A |
|
2 |
閥瓣 |
QT450-10 |
7 |
緩沖油缸 |
組合件 |
|
3 |
轉軸 |
2Cr13 |
8 |
退拔銷 |
1Cr17Ni2 |
|
4 |
軸承 |
ZCuAl10Fe3 |
9 |
閥瓣密封圈 |
聚丙烯 |
|
5 |
油缸支架 |
Q235-A |
10 |
閥座 |
0Cr19Ni9 |
|
DN |
A |
C |
b |
f |
L |
E |
F |
H |
J |
K |
M |
T1 |
T2 |
T3 |
N-φ1 |
N-φ2 |
||||||||
|
PN6 |
PN10 |
PN16 |
PN6 |
PN10 |
PN16 |
PN6 |
PN10 |
PN16 |
PN6 |
PN10 |
PN16 |
|||||||||||||
|
250 |
375 |
395 |
405 |
335 |
350 |
355 |
22 |
22 |
22 |
3 |
250 |
260 |
355 |
270 |
250 |
250 |
30 |
418 |
297 |
115 |
|
12-φ19 |
12-φ23 |
12-φ28 |
|
300 |
|
445 |
460 |
|
400 |
410 |
|
24.5 |
24.5 |
4 |
270 |
247 |
356 |
280 |
250 |
270 |
52 |
428 |
304 |
134 |
|
|
12-φ23 |
12-φ28 |
|
350 |
|
505 |
520 |
|
460 |
470 |
|
24.5 |
26.5 |
4 |
290 |
313 |
385 |
300 |
300 |
290 |
73 |
473 |
342 |
144 |
|
|
16-φ23 |
16-Φ28 |
|
400 |
|
565 |
580 |
|
515 |
525 |
|
24.5 |
28 |
4 |
310 |
343 |
470 |
350 |
400 |
310 |
94 |
387 |
404 |
157 |
|
|
16-φ28 |
20-φ31 |
|
450 |
|
615 |
640 |
|
565 |
585 |
|
25.5 |
30 |
4 |
330 |
377 |
512 |
350 |
400 |
330 |
109 |
552 |
408 |
161 |
|
|
20-φ28 |
20-φ31 |
|
500 |
|
670 |
715 |
|
620 |
650 |
|
26.5 |
31.5 |
4 |
350 |
417 |
568 |
400 |
500 |
150 |
139 |
699 |
566 |
223 |
4-φ21 |
|
20-φ28 |
20-φ34 |
|
600 |
|
780 |
840 |
|
725 |
770 |
|
30 |
36 |
5 |
390 |
477 |
640 |
450 |
600 |
150 |
181 |
819 |
671 |
251 |
4-φ23 |
|
20-Φ31 |
20-Φ37 |
|
700 |
|
895 |
810 |
|
840 |
840 |
|
32.5 |
39.5 |
5 |
430 |
542 |
705 |
500 |
700 |
150 |
241 |
930 |
782 |
293 |
4-Φ23 |
|
24-φ31 |
24-Φ37 |
|
800 |
|
1015 |
910 |
|
950 |
950 |
|
35 |
43 |
5 |
470 |
610 |
854 |
550 |
780 |
180 |
246 |
1067 |
875 |
278 |
4-Φ26 |
|
24-Φ34 |
24-Φ40 |
|
900 |
|
1115 |
1025 |
|
1050 |
1050 |
|
37.5 |
46.5 |
5 |
510 |
642 |
879 |
600 |
900 |
200 |
302 |
1087 |
906 |
363 |
4-Φ26 |
|
28-φ34 |
28-Φ40 |
|
1000 |
1175 |
1230 |
1125 |
1120 |
1160 |
1170 |
40 |
40 |
50 |
5 |
550 |
760 |
1016 |
650 |
1000 |
220 |
345 |
1318 |
1106 |
349 |
4-φ27 |
28-φ31 |
28-φ37 |
28-φ43 |
|
1200 |
1405 |
1455 |
1255 |
1340 |
1380 |
|
45 |
45 |
|
5 |
630 |
902 |
1158 |
800 |
1200 |
230 |
504 |
1365 |
1213 |
579 |
4-φ27 |
32-Φ34 |
32-Φ40 |
|
|
1400 |
1630 |
1675 |
|
1560 |
1590 |
|
46 |
46 |
|
5 |
710 |
1076 |
1447 |
930 |
1400 |
230 |
514 |
1604 |
1372 |
588 |
4-φ33 |
36-Φ37 |
36-Φ43 |
|
|
1600 |
1830 |
1915 |
|
1760 |
1820 |
|
49 |
49 |
|
5 |
790 |
1220 |
1568 |
1020 |
1600 |
230 |
624 |
1739 |
1496 |
686 |
4-φ33 |
40-Φ37 |
40-Φ49 |
|
|
1800 |
2045 |
2115 |
|
1970 |
2020 |
|
52 |
52 |
|
5 |
870 |
1338 |
1668 |
1150 |
1800 |
240 |
695 |
2028 |
1726 |
753 |
4-Φ40 |
44-Φ40 |
44-Φ49 |
|
|
2000 |
2265 |
2325 |
|
2180 |
2230 |
|
55 |
55 |
|
5 |
950 |
1438 |
1768 |
1280 |
2000 |
310 |
830 |
2028 |
1774 |
928 |
4-Φ40 |
48-Φ43 |
48-Φ49 |
|
