705X型多功能泵浦控制閥（亦稱JD745x型控制閥）為雙腔控制隔膜型水力操作方式，安裝于給排水系統中水京出口端。該緩開速閉泵浦控制閥主要起緩開、快速逆止和緩閉的作用。保證水泵在較低壓力下快速啟動，停泵時該閥門感應水的流速變化，快速關閉90%，緩慢關閉10%，從而減小水錘，保護管線和水泵。閥前須安裝過濾裝置。
更新時間：2021-09-01 10:49:37 瀏覽次數：1660705X型多功能泵浦控制閥（亦稱JD745x型控制閥）為雙腔控制隔膜型水力操作方式，安裝于給排水系統中水京出口端。該緩開速閉泵浦控制閥主要起緩開、快速逆止和緩閉的作用。保證水泵在較低壓力下快速啟動，停泵時該閥門感應水的流速變化，快速關閉90%，緩慢關閉10%，從而減小水錘，保護管線和水泵。閥前須安裝過濾裝置。
壓力等級：PN10、PN16、PN25
zui高工作壓力：1.0MPa、1.6MPa、2.5Mpa
試驗壓力：1.1MPa、1.76Mpa、2.75Mpa
體壓力：1.5MPa、2.4Mpa、3.75Mpa
|

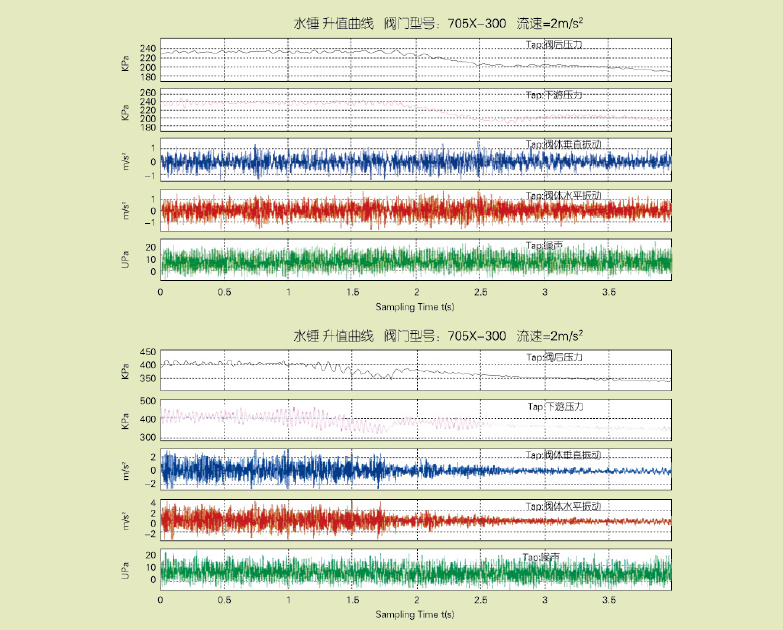

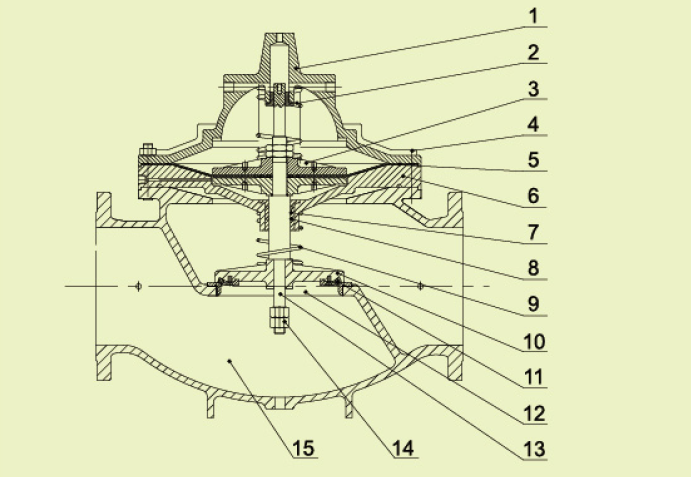

編號 |
零件名稱 |
材質 |
|
1 |
閥蓋 |
球墨鑄鐵 |
|
2 |
上彈簧 |
不銹鋼 |
|
3 |
膜片壓板 |
球墨鑄鐵；青銅 |
|
4 |
螺栓 |
碳鋼鍍鋅 |
|
5 |
膜片 |
強化尼龍香蕉 |
|
6 |
下腔體 |
球墨鑄鐵 |
|
7 |
軸承 |
鋁青銅 |
|
8 |
O型圈 |
NBR |
|
9 |
彈簧 |
不銹鋼 |
|
10 |
活門 |
鋁青銅 |
|
11 |
O型圈 |
NBR |
|
12 |
閥座 |
鋁青銅 |
|
13 |
閥軸 |
不銹鋼 |
|
14 |
螺母 |
鋁青銅 |
|
15 |
閥體 |
球墨鑄鐵 |
|

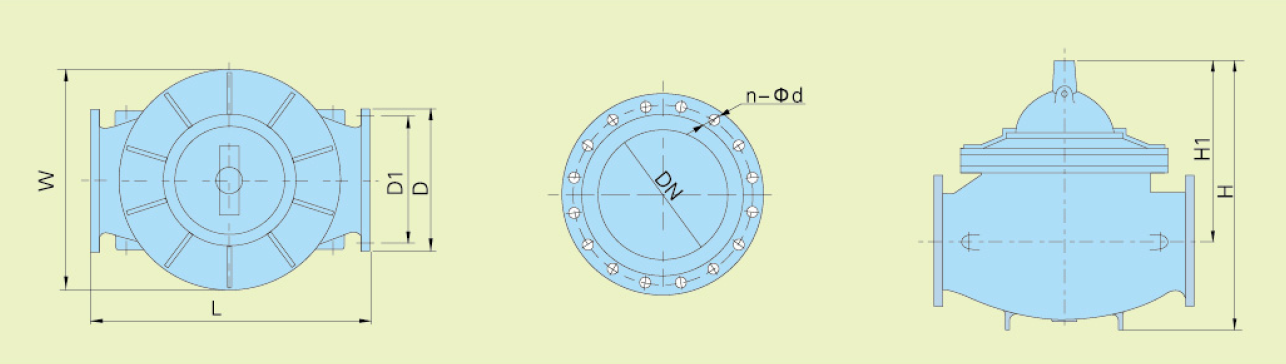

公稱尺寸 DN |
L |
W |
H |
H1 |
D |
D1 |
n-d |
||||||||
|
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
||||
|
100 |
360 |
360 |
275 |
427.5 |
275.5 |
220 |
220 |
235 |
180 |
180 |
190 |
8-φ19 |
8-φ19 |
8-φ23 |
|
|
150 |
455 |
455 |
380 |
553 |
393 |
285 |
285 |
300 |
240 |
240 |
250 |
8-φ23 |
8-φ23 |
8-φ28 |
|
|
200 |
585 |
587 |
585 |
500 |
695 |
464 |
340 |
340 |
360 |
295 |
295 |
310 |
8-φ23 |
12-φ23 |
12-φ28 |
|
250 |
790 |
790 |
790 |
612 |
832 |
548 |
395 |
405 |
425 |
350 |
355 |
370 |
12-φ23 |
12-φ28 |
12-φ31 |
|
300 |
900 |
900 |
719 |
963 |
653 |
445 |
460 |
485 |
400 |
410 |
430 |
12-φ23 |
12-φ28 |
16-φ31 |
|
|
400 |
962 |
962 |
962 |
835 |
1116 |
762 |
565 |
580 |
620 |
515 |
525 |
550 |
16-φ28 |
16-φ31 |
16-φ37 |
|
500 |
1076 |
1076 |
1035 |
1395 |
975 |
670 |
715 |
730 |
620 |
650 |
660 |
20-φ28 |
20-φ34 |
20-φ37 |
|
|
600 |
1232 |
|
1232 |
1665 |
1174 |
780 |
840 |
|
725 |
770 |
|
20-φ31 |
20-φ37 |
|
|
|
700 |
1437 |
|
1257 |
1915 |
1349 |
895 |
910 |
|
840 |
840 |
|
20-φ31 |
24-φ37 |
|
|
|
800 |
1750 |
|
1437 |
2190 |
1543 |
1015 |
1025 |
|
950 |
950 |
|
20-φ34 |
24-φ40 |
|
|
 |
 |
 |
|

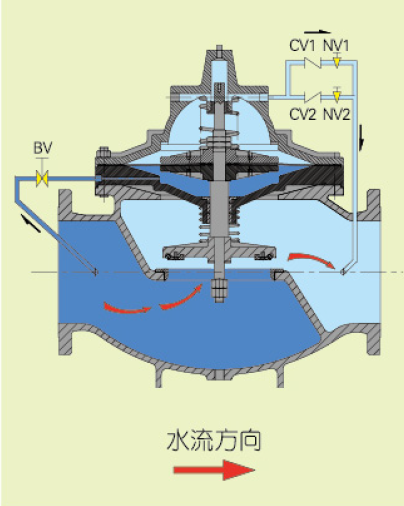

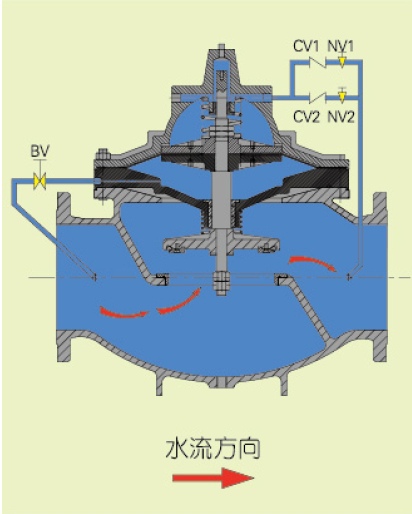

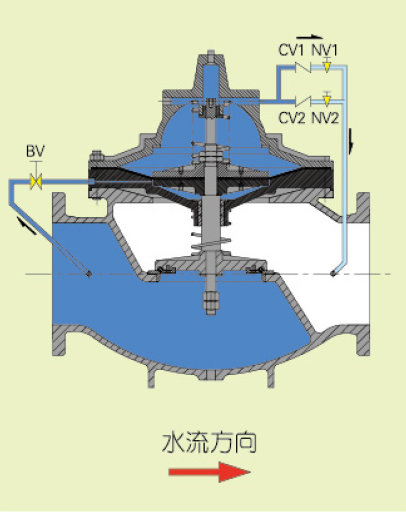

| 圖A：水泵啟動后，下控制腔由進口端補水至下控制腔，推動閥芯向上運動，上控制腔的水通過針閥排出至出口，由于針閥NV1的節流作用，閥門緩慢開啟，針閥可根據情況調節，以滿足閉閘啟動的需要。 | 圖B：水泵正常運轉后，閥門繼續打開至全開。 | 圖C：閥門全開 |
 |
 |

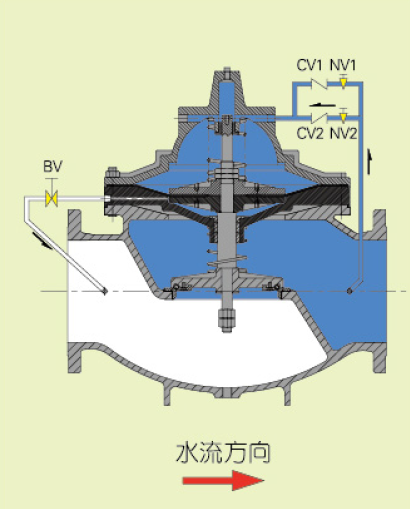

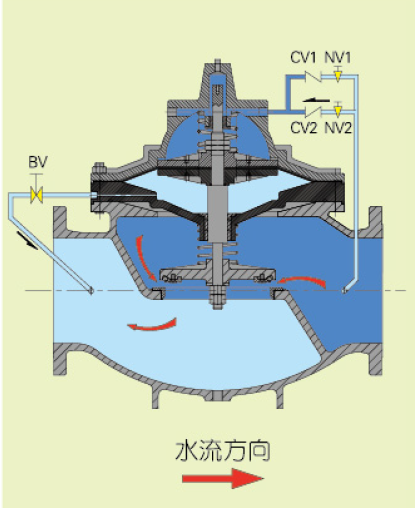

| 圖D：水泵停止后，閥盤在感應彈及及水流作用下迅速關閉至90%，被閥桿上螺母擋住，以減小回流水錘，并留出縮口以泄放真空水錘。 | 圖E：出口端高壓水通過針閥NV2進入上控制腔，下控制腔的水通過BV流入進口端，針閥可以調節緩閉時間，以減小冰錘，閥門逐漸關閉至初始狀態，等待下一次開泵。 |
→ 水流方向
CV 止回閥
NV 針型閥
BV 球閥
