當前位置：首頁 > 產品中心 > 蝶閥系列 > D741H、D743H法蘭式液動蝶閥

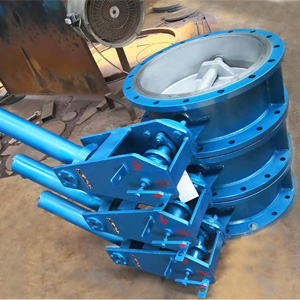

D741H、D743H法蘭式液動蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質倒流及產生過大的水錘，以保護管路系統。
更新時間：2020-11-13 10:00:18 瀏覽次數：1578D741H、D743H法蘭式液動蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質倒流及產生過大的水錘，以保護管路系統。其功能是以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥），工恒閥門D741H、D743H法蘭式液動蝶閥采購三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角a,故形成三偏心。蝶閥從0～90開啟，蝶板密封面會在開啟的瞬間立即脫離閥座封面，在其90～0關閉時，只有在關閉的瞬間，蝶板密封面才會接觸并壓緊閥座密封面，但可以通過外加驅動力矩的改變，實現對密封比壓的任意調整。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
支架式蝶板結構：蝶板強度高，過流面積大，流阻小。
扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外中驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。
軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨組合，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。
密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。
公稱通經（mm） |
1400-2400 | 1200-2400 | 500-2400 | 500-2400 | 500-1600 | |
| 公稱壓力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | |
| 試驗壓力 | 強度試驗 | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 適用介質 | 水 | |||||
| 適用溫度（℃） | ≤80℃ | |||||
| 介質流速 | 3m/s | |||||
零件名稱 |
材料 |
| 閥體、蝶板 | 灰鑄鐵、球墨鑄鐵、碳素鋼 |
| 閥軸 | 不銹鋼 |
| 密封圈 | 不銹鋼、NBR |
| 填料 | NBR |
制造標準 |
JB/TB527-97、GB/T 12238-89 |
| 法蘭標準 | GB/T 17241.6-1998、GB2555-2556-81 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | ?GB/T 13927-92 |
DN |
PN | D | D1 | B | L | A | B | H |
| 500 | 1.0 | 670 | 620 | 43 | 229 | 720 | 1650 | 1360 |
| 600 | 1.0 | 780 | 725 | 48 | 267 | 720 | 1730 | 1390 |
| 700 | 1.0 | 895 | 840 | 54 | 392 | 720 | 1800 | 1445 |
| 800 | 1.0 | 1015 | 950 | 58 | 318 | 720 | 1870 | 1485 |
| 900 | 1.0 | 1115 | 1050 | 61 | 330 | 720 | 2070 | 1865 |
| 1000 | 1.0 | 1230 | 1160 | 67 | 410 | 755 | 2165 | 1930 |
| 1200 | 1.0 | 1455 | 1380 | 65 | 470 | 905 | 2265 | 2030 |
| 1400 | 1.0 | 1675 | 1590 | 68 | 530 | 905 | 2665 | 2270 |
| 1200 | 0.6 | 1405 | 1340 | 65 | 470 | 755 | 2365 | 2025 |
| 1400 | 0.6 | 1630 | 1560 | 68 | 530 | 755 | 2665 | 2270 |
| 1600 | 0.6/0.25 | 1830 | 1760 | 68 | 600 | 905 | 2940 | 2380 |
| 1800 | 0.6/0.25 | 2045 | 1970 | 70 | 670 | 905 | 3325 | 2470 |
| 2000 | 0.25 | 2265 | 2180 | 54 | 760 | 905 | 3660 | 2370 |
| 2200 | 0.25 | 2475 | 2390 | 60 | 840 | 1123 | 4325 | 2940 |
| 2400 | 0.25 | 2685 | 2600 | 62 | 910 | 1123 | 4530 | 3000 |
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
