活塞式管力閥適用于自動化給排水泵站的離心泵、真空泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求
更新時間：2022-08-10 16:22:44 瀏覽次數：1788活塞式管力閥是是繼老式手動控制閥、液控蝶閥、水力控制閥后的第三代新型蝶式多功能水泵控制閥，是當前國內外結構新穎、性能先進、運行可靠的泵站新型控制設備。該閥適用于自動化給排水泵站的離心泵、真空泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求。

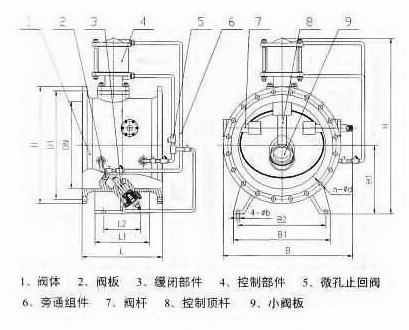

活塞式管力閥主要由閥體、大閥瓣、小閥瓣、閥桿、調節桿、主控缸、旁通閥、彈簧、緩閉活塞等組成。閥門的啟閉由輸送介質驅動，與水泵自動聯鎖，無需人員外力操作。當水泵啟動后，水壓通過進口旁通管進入控制下腔，大閥瓣在進口介質作用下，連同小閥瓣一同緩慢開啟，開閥速度可根據工況要求調節。當水泵關閉時，閥門進品介質失壓，大閥瓣在自力作用下自動關閉，截止了70-80%的水流介質，同時，一部份回流水通過旁通閥進入控制缸上腔，推動控制桿下行，關閉小閥瓣至完全切斷介質。關閉時間可通過旁通閥調節來實現，使水錘峰值控制在規定范圍內。
活塞式管力閥采用先進的流體設計，結構緊湊、體積小、重量輕、能耗低、運行穩，密封效果好，并且兼具電動閘閥、電動蝶閥以及止回閥的功能，具有敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。
活塞式管力閥結構緊湊，體積小，重量輕，特別適用于大口徑管網系統，可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等行業供水系統加壓輸出水泵的出口處。
|
公稱通徑 |
長度 |
外形尺寸(參考值） |
連接尺寸(標準值） |
參考重量Kg |
|||||||||||||
|
|
|
|
0.6MPa |
1.OMPa |
|
||||||||||||
|
毫米 |
L |
L1 |
L2 |
H |
H1 |
B |
B1 |
B2 |
n-b |
D1 |
D2 |
n-d |
D1 |
D2 |
n-d |
|
|
|
200 |
190 |
/ |
/ |
520 |
/ |
355 |
/ |
/ |
/ |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
57 |
|
|
250 |
250 |
/ |
/ |
580 |
/ |
420 |
/ |
/ |
/ |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
80 |
|
|
300 |
270 |
/ |
/ |
710 |
/ |
490 |
/ |
/ |
/ |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
109 |
|
|
350 |
290 |
/ |
/ |
770 |
/ |
560 |
/ |
/ |
/ |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
140 |
|
|
400 |
406 |
/ |
/ |
830 |
/ |
625 |
/ |
/ |
/ |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
220 |
|
|
450 |
432 |
/ |
/ |
870 |
/ |
685 |
/ |
/ |
/ |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
278 |
|
|
500 |
457 |
/ |
/ |
930 |
/ |
720 |
/ |
/ |
/ |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
310 |
|
|
600 |
508 |
/ |
/ |
1090 |
/ |
910 |
/ |
/ |
/ |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
451 |
|
|
700 |
610 |
300 |
240 |
1260 |
520 |
1050 |
760 |
650 |
4-30 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
620 |
|
|
800 |
660 |
360 |
220 |
1440 |
600 |
1170 |
820 |
720 |
4-30 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
850 |
|
|
900 |
711 |
420 |
300 |
1535 |
650 |
1315 |
950 |
820 |
4-30 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1060 |
|
|
1000 |
811 |
460 |
350 |
1750 |
700 |
1460 |
1040 |
900 |
4-36 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
|
1200 |
850 |
500 |
410 |
1960 |
800 |
1580 |
1240 |
1070 |
4-36 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1925 |
|
|
1400 |
950 |
620 |
500 |
2250 |
900 |
1900 |
1400 |
1250 |
4-36 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
2400 |
|
|
1600 |
1100 |
750 |
600 |
2500 |
1020 |
2100 |
1520 |
1300 |
4-36 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
3200 |
|
|
1800 |
1200 |
860 |
700 |
2820 |
1150 |
2400 |
1620 |
1400 |
4-36 |
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
4052 |
|
|
2000 |
1300 |
980 |
820 |
3150 |
1250 |
2750 |
1800 |
1550 |
4-48 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
5126 |
|
|
2200 |
1450 |
1100 |
900 |
3500 |
1360 |
3000 |
1980 |
1700 |
4-48 |
2475 |
2390 |
52-42 |
2560 |
2440 |
52-62 |
7860 |
|
|
2400 |
1550 |
1250 |
1100 |
3800 |
1480 |
3200 |
2320 |
2020 |
4-48 |
2685 |
2600 |
56-42 |
2760 |
2650 |
56-56 |
8928 |
|
|
2600 |
1700 |
1400 |
1200 |
4180 |
1600 |
3500 |
2380 |
2050 |
4-48 |
2905 |
2810 |
60-48 |
2960 |
2850 |
60-48 |
10120 |
|
|
2800 |
1850 |
1550 |
1350 |
4550 |
1700 |
3800 |
2520 |
2240 |
4-48 |
3115 |
3020 |
64-48 |
3180 |
3070 |
64-48 |
13100 |
|
|
3000 |
2000 |
1680 |
1460 |
4900 |
1850 |
4100 |
2990 |
2660 |
4-48 |
3315 |
3220 |
68-48 |
3400 |
3290 |
68-48 |
21010 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
