當前位置：首頁 > 產品中心 > 調流調壓閥 > 活塞式流量調節閥 > 角式多噴孔套筒調節閥

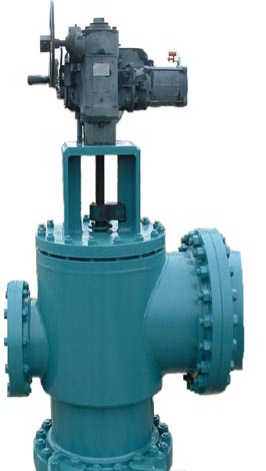

角式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況專門設計的。套筒調節閥具有優異的抗氣蝕性能，通過專門的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。在每一個工程的實際運行中，普林斯?(PRECISE?)B12系列角式多噴孔套筒調節閥都能提供最優的流量控制和壓力控制方案。
更新時間：2024-10-05 17:18:20 瀏覽次數：70角式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況專門設計的。套筒調節閥具有優異的抗氣蝕性能，通過專門的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。在每一個工程的實際運行中，普林斯®(PRECISE®)B12系列角式多噴孔套筒調節閥都能提供最優的流量控制和壓力控制方案。
特點：
1、角型布置
2、卓越的抗氣蝕性能
3、大減壓比（20:1）

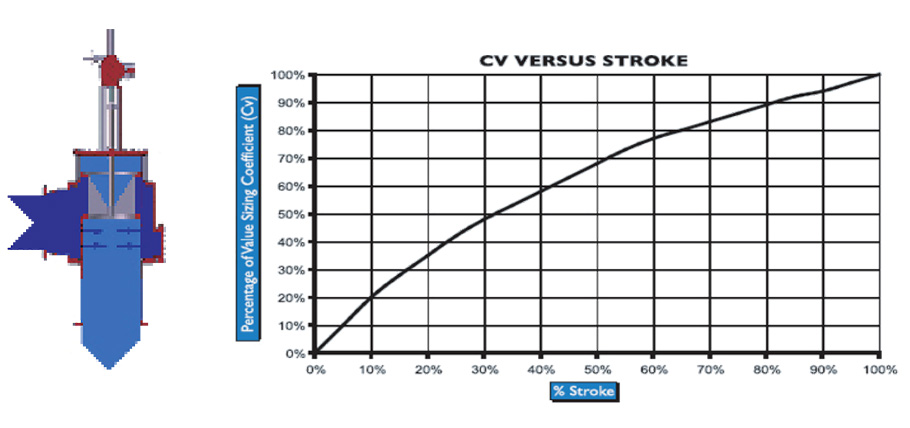

4、線性調節
5、流量調節，壓力調節
6、高端精準調節閥
驅動方式：先導（水壓）、手動、電動、液動
應用于：
壓力減小
壓力維持
流量控制

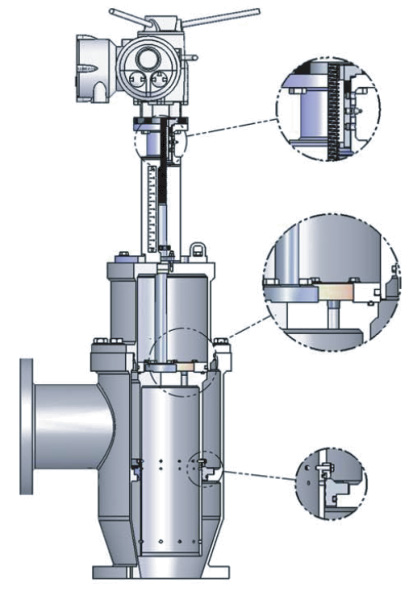

B12系列角式多噴孔套筒調節閥主要由閥體、套筒、套筒匝、缸體、活塞、執行機構、傳動機構、密封座、密封圈等部件組成。
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 碳鋼 |
| 2 | 密封座 | 304或316不銹鋼+硬質合金 |
| 3 | 套筒 | 304或316 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 套筒匝 | 304或316 |
| 6 | 傳動機構 | 碳鋼+不銹鋼 |
| 7 | 活塞 | 銅合金 |
角式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況專門設計的。套筒調節閥具有優異的抗氣蝕性能，通過專門的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。在每一個工程的實際運行中，普林斯®(PRECISE®)B12系列角式多噴孔套筒調節閥都能提供最優的流量控制和壓力控制方案。
水力參數表
| 公稱通徑DN | 最大流量Qmax | 流量系數Cv | |||
| mm | in | m³/s | cfs | （m³/s）/√m | cfs/√psi |
| 200 | 8 | 0.30 | 10.47 | 0.09 | 2.62 |
| 250 | 10 | 0.46 | 16.35 | 0.14 | 4.10 |
| 300 | 12 | 0.67 | 23.55 | 0.20 | 5.90 |
| 350 | 14 | 0.91 | 32.05 | 0.27 | 8.02 |
| 400 | 16 | 1.19 | 41.87 | 0.35 | 10.48 |
| 450 | 18 | 1.50 | 52.99 | 0.45 | 13.26 |
| 500 | 20 | 1.85 | 65.42 | 0.55 | 16.37 |
| 600 | 24 | 2.67 | 94.20 | 0.80 | 23.58 |
| 750 | 30 | 4.17 | 147.19 | 1.24 | 36.84 |
| 900 | 36 | 6.00 | 211.95 | 1.79 | 53.05 |
| 1000 | 42 | 8.17 | 288.49 | 2.44 | 72.21 |
| 1200 | 48 | 10.67 | 376.80 | 3.18 | 94.32 |
| 1400 | 54 | 13.51 | 476.89 | 4.03 | 119.38 |
| 1500 | 60 | 16.67 | 588.75 | 1.97 | 147.38 |
| 1600 | 63 | 18.37 | 648.80 | 5.50 | 162.87 |
| 1700 | 67 | 20.734 | 732.50 | 6.26 | 185.37 |
| 1800 | 72 | 24.01 | 847.80 | 7.16 | 212.23 |

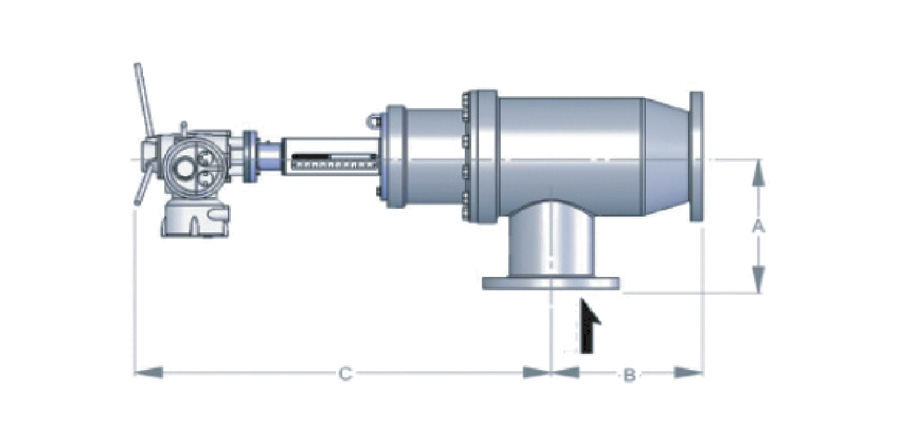

| 閥門口徑 | A | B | C | ||||
| （in） | （mm） | （in） | （mm） | （in） | （mm） | （in） | （mm） |
| 8 | 200 | 16 | 406 | 16 | 406 | 39 | 991 |
| 10 | 250 | 18 | 457 | 20 | 508 | 46 | 1168 |
| 12 | 300 | 20 | 508 | 24 | 610 | 53 | 1346 |
| 14 | 350 | 22 | 559 | 27 | 686 | 60 | 1524 |
| 16 | 400 | 24 | 610 | 30 | 762 | 67 | 1702 |
| 18 | 450 | 24 | 610 | 36 | 914 | 74 | 1880 |
| 20 | 500 | 24 | 610 | 40 | 1016 | 81 | 2057 |
| 24 | 600 | 30 | 762 | 45 | 1143 | 95 | 2413 |
| 30 | 750 | 36 | 914 | 50 | 1270 | 116 | 2946 |
| 36 | 900 | 42 | 1067 | 64 | 1626 | 137 | 3480 |
| 42 | 1000 | 48 | 1219 | 78 | 1981 | 158 | 4013 |
| 48 | 1200 | 54 | 1372 | 88 | 2235 | 179 | 4547 |
| 54 | 1400 | 60 | 1524 | 98 | 2489 | 200 | 5080 |
| 60 | 1500 | 66 | 1676 | 108 | 2743 | 221 | 5613 |
| 66 | 1670 | 72 | 1829 | 118 | 2997 | 245 | 6223 |
