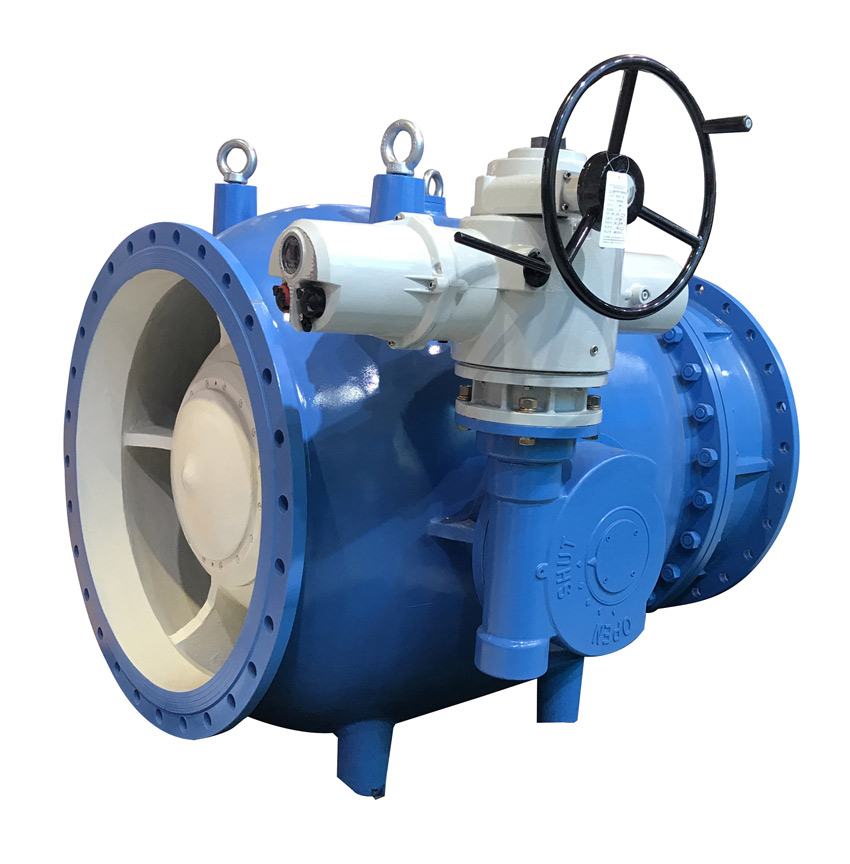

當前位置：首頁 > 產品中心 > 調流調壓閥 > B05型套筒調節閥

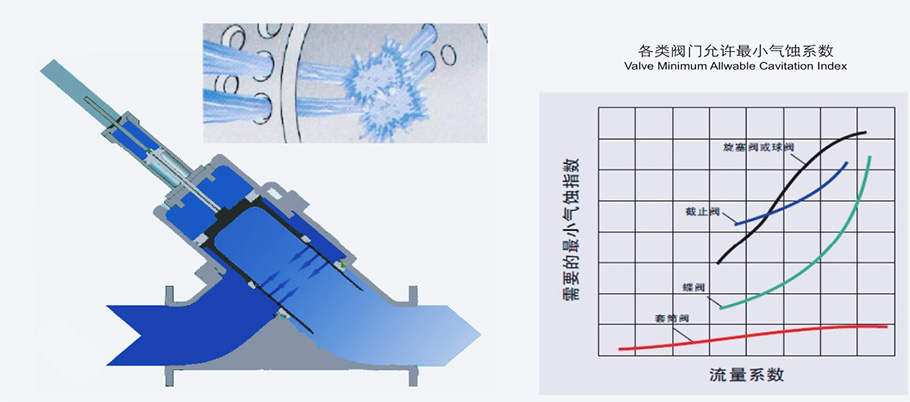

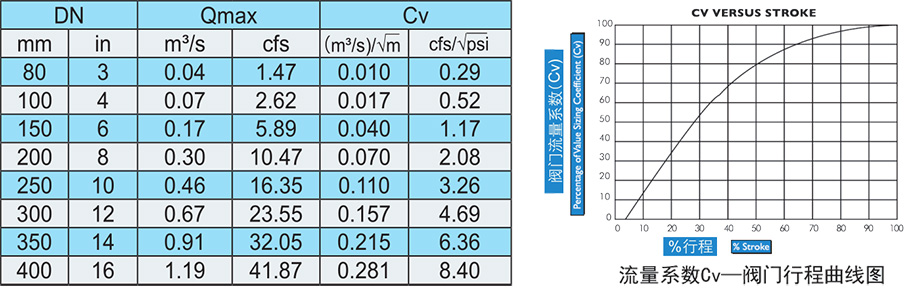

B05系列Y型布置套筒調節閥是在不銹鋼套筒上排列若干經專業設計的噴孔，閥門的執行機構根據工況的變化自動帶動套筒滑動，使閥門的開度及參與工作的噴孔數量同步變化，從而實現管線壓力或流量實時精準控制與線性調節。經特殊設計和加工的噴孔，具有大的排放系數，使噴出的水流在遠離閥壁的管道中央發生碰撞，消除了閥門的氣蝕、噪音和振動，從而保證了閥門的有效使用壽命。
更新時間：2024-10-05 16:54:53 瀏覽次數：66B05系列Y型布置套筒調節閥是在不銹鋼套筒上排列若干經專業設計的噴孔，閥門的執行機構根據工況的變化自動帶動套筒滑動，使閥門的開度及參與工作的噴孔數量同步變化，從而實現管線壓力或流量實時精準控制與線性調節。經特殊設計和加工的噴孔，具有大的排放系數，使噴出的水流在遠離閥壁的管道中央發生碰撞，消除了閥門的氣蝕、噪音和振動，從而保證了閥門的有效使用壽命。

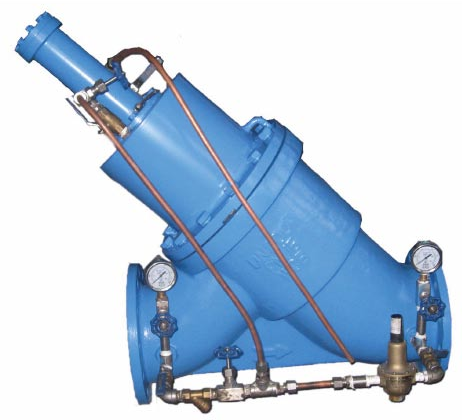

B05系列Y型布置套筒調節閥主要由閥體、套筒、大活塞缸體、大活塞、驅動裝置、指示桿、密封座、密封圈等部件組成。
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 碳鋼或球墨鑄鐵 |
| 2 | 密封座 | 304或316不銹鋼+硬質合金 |
| 3 | 套筒 | 304或316不銹鋼 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 大活塞缸體 | 不銹鋼 |
| 6 | 小活塞缸體 | 不銹鋼 |
| 7 | 指示桿 | 不銹鋼 |
| 8 | 活塞 | 銅合金 |

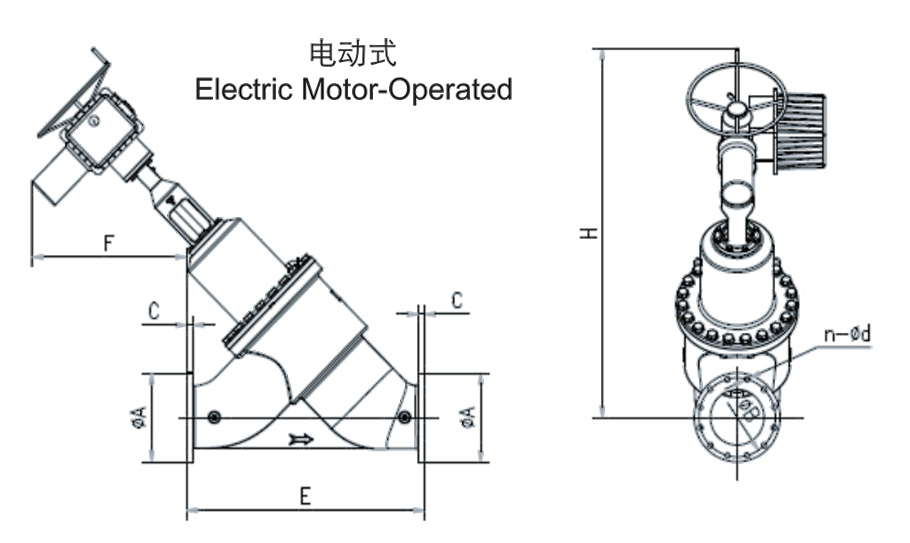

| DN | PN(MPa) | A | B | n-d | C | E | F | H |
| 80 | 1.0 | 200 | 160 | 8-18 | 20 | 449 | 590 | 1002 |
| 1.6 | 200 | 160 | 8-18 | 20 | 449 | 590 | 1002 | |
| 2.5 | 200 | 160 | 8-18 | 24 | 457 | 586 | 1002 | |
| 100 | 1.0 | 220 | 180 | 8-18 | 22 | 453 | 588 | 1002 |
| 1.6 | 220 | 180 | 8-18 | 22 | 453 | 588 | 1002 | |
| 2.5 | 235 | 190 | 8-22 | 24 | 457 | 586 | 1002 | |
| 150 | 1.0 | 285 | 240 | 8-22 | 24 | 728 | 752 | 1350 |
| 1.6 | 285 | 240 | 8-22 | 24 | 728 | 752 | 1350 | |
| 2.5 | 300 | 250 | 8-26 | 28 | 736 | 748 | 1350 | |
| 200 | 1.0 | 340 | 295 | 8-22 | 24 | 728 | 752 | 1350 |
| 1.6 | 340 | 295 | 8-22 | 24 | 728 | 752 | 1350 | |
| 2.5 | 360 | 310 | 8-26 | 30 | 740 | 740 | 1350 | |
| 250 | 1.0 | 395 | 350 | 8-22 | 26 | 1132 | 780 | 1800 |
| 1.6 | 405 | 355 | 8-26 | 26 | 1132 | 780 | 1800 | |
| 2.5 | 425 | 370 | 8-30 | 32 | 1144 | 774 | 1800 | |
| 300 | 1.0 | 445 | 400 | 8-22 | 26 | 1132 | 780 | 1800 |
| 1.6 | 460 | 410 | 8-26 | 28 | 1136 | 778 | 1800 | |
| 2.5 | 485 | 430 | 8-30 | 34 | 1148 | 772 | 1800 | |
| 350 | 1.0 | 505 | 460 | 8-22 | 26 | 1392 | 844 | 2050 |
| 1.6 | 520 | 470 | 8-26 | 30 | 1400 | 840 | 2050 | |
| 2.5 | 555 | 490 | 8-33 | 38 | 1416 | 832 | 2050 | |
| 400 | 1.0 | 565 | 515 | 8-26 | 26 | 1488 | 936 | 2250 |
| 1.6 | 580 | 525 | 8-30 | 32 | 1500 | 930 | 2250 | |
| 2.5 | 620 | 550 | 8-36 | 40 | 1516 | 922 |
2250 |

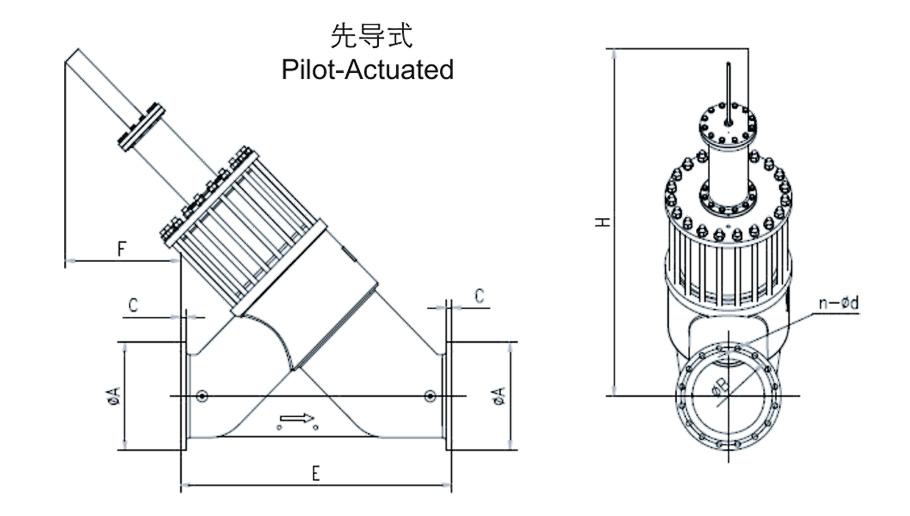

| DN | PN(MPa) | A | B | n-d | C | E | F | H |
| 80 | 1.0 | 200 | 160 | 8-18 | 20 | 449 | 204 | 550 |
| 1.6 | 200 | 160 | 8-18 | 20 | 449 | 204 | 550 | |
| 2.5 | 200 | 160 | 8-18 | 24 | 457 | 198 | 550 | |
| 100 | 1.0 | 220 | 180 | 8-18 | 22 | 453 | 200 | 550 |
| 1.6 | 220 | 180 | 8-18 | 22 | 453 | 200 | 550 | |
| 2.5 | 235 | 190 | 8-22 | 24 | 457 | 198 | 550 | |
| 150 | 1.0 | 285 | 240 | 8-22 | 24 | 728 | 362 | 900 |
| 1.6 | 285 | 240 | 8-22 | 24 | 728 | 362 | 900 | |
| 2.5 | 300 | 250 | 8-26 | 28 | 736 | 358 | 900 | |
| 200 | 1.0 | 340 | 295 | 8-22 | 24 | 728 | 362 | 900 |
| 1.6 | 340 | 295 | 8-22 | 24 | 728 | 362 | 900 | |
| 2.5 | 360 | 310 | 8-26 | 30 | 740 | 356 | 900 | |
| 250 | 1.0 | 395 | 350 | 8-22 | 26 | 1132 | 402 | 1320 |
| 1.6 | 405 | 355 | 8-26 | 26 | 1132 | 402 | 1320 | |
| 2.5 | 425 | 370 | 8-30 | 32 | 1144 | 396 | 1320 | |
| 300 | 1.0 | 445 | 400 | 8-22 | 26 | 1132 | 402 | 1320 |
| 1.6 | 460 | 410 | 8-26 | 28 | 1136 | 400 | 1320 | |
| 2.5 | 485 | 430 | 8-30 | 34 | 1148 | 394 | 1320 | |
| 350 | 1.0 | 505 | 460 | 8-22 | 26 | 1392 | 600 | 1710 |
| 1.6 | 520 | 470 | 8-26 | 30 | 1400 | 592 | 1710 | |
| 2.5 | 555 | 490 | 8-33 | 38 | 1416 | 584 | 1710 | |
| 400 | 1.0 | 565 | 515 | 8-26 | 26 | 1488 | 641 | 1865 |
| 1.6 | 580 | 525 | 8-30 | 32 | 1500 | 635 | 1865 | |
| 2.5 | 620 | 550 | 8-36 | 40 | 1516 | 627 | 1865 |
注：表中數據供參考，根據不同功能要求，表中數據會略有不同。
