當前位置：首頁 > 產品中心 > 調流調壓閥 > 淹沒式多噴孔排放閥

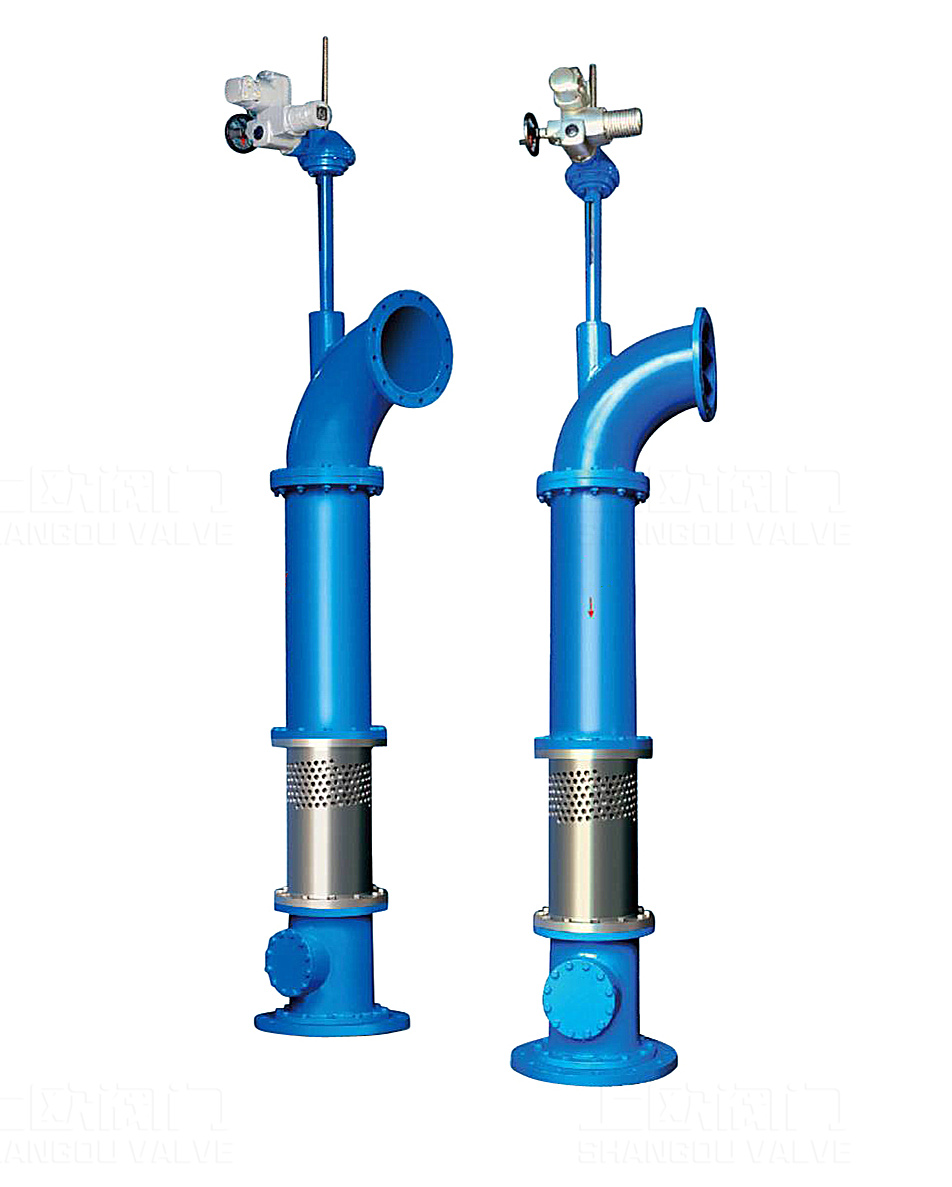

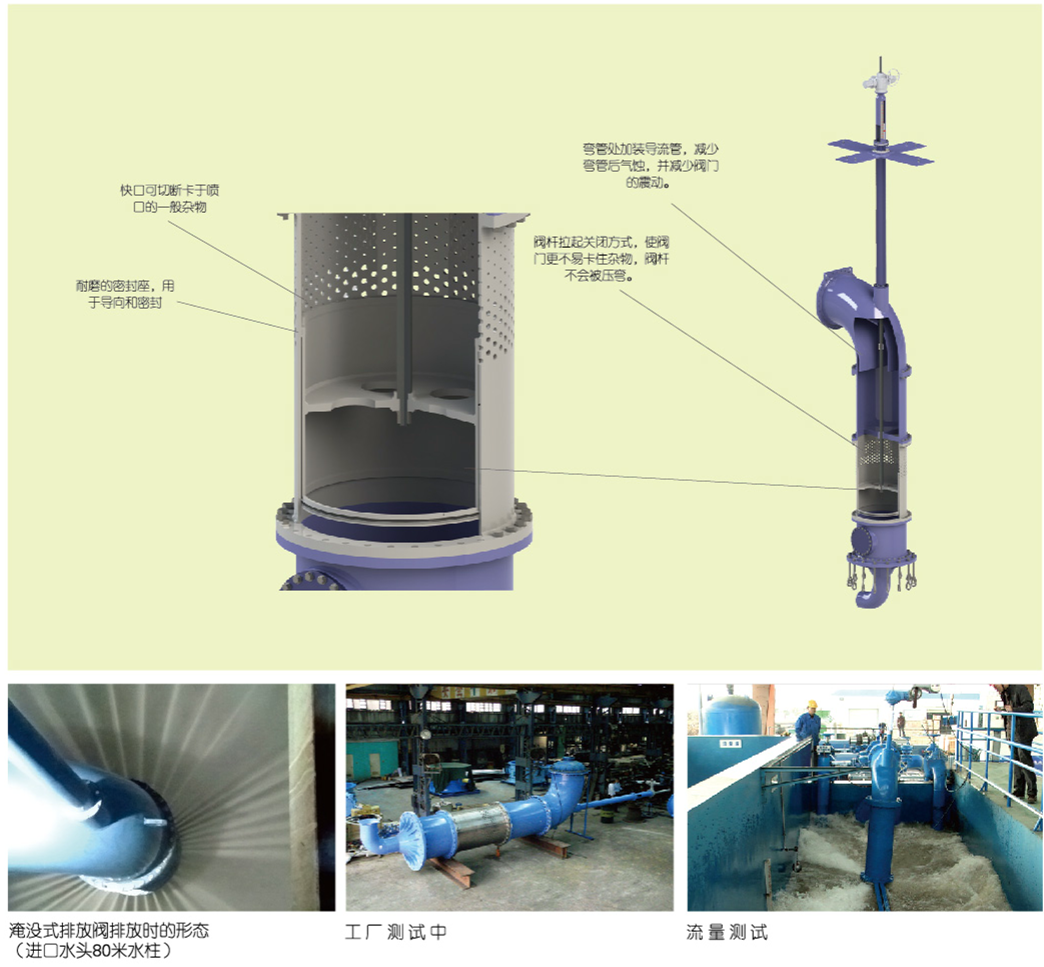

浸入式多噴孔排放閥多用于市政引水工程水廠進水調流閥，管道中調壓井進水閥，水電站旁通閥，灌溉排放閥等場合。主要解決傳統閥門惡劣工況下閥門的振動，氣蝕，噪音等問題。
更新時間：2021-11-23 11:19:46 瀏覽次數：1264浸入式多噴孔排放閥多用于市政引水工程水廠進水調流閥，管道中調壓井進水閥，水電站旁通閥，灌溉排放閥等場合。主要解決傳統閥門惡劣工況下閥門的振動，氣蝕，噪音等問題。
zui大流量
我們推薦的zui大流量按下表 m3/s
|
噴管直徑D |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
zui大流量 |
0.28 |
0.44 |
0.64 |
0.86 |
1.13 |
1.43 |
1,76 |
2,54 |
3.6 |
|
噴管直徑D |
800 |
900 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
1800 |
|
zui大流量 |
4.5 |
5.7 |
7 |
10.17 |
11.9 |
13.8 |
15.9 |
18 |
22.8 |

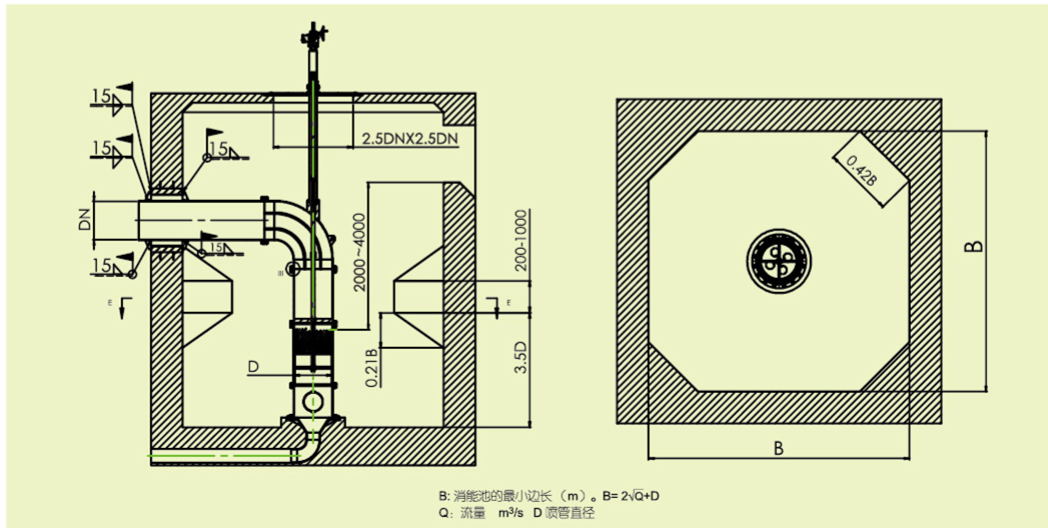

注：彎頭處平均流速設計一般不超過6m/s.當彎頭流速超過6米秒，請?zhí)貏e注明。
閥門流阻系數zui小1.2（可根據實際工況設計）
法蘭連接尺寸：GB/T17241.6，GB/T9113.1—2000或按客戶要求。
|

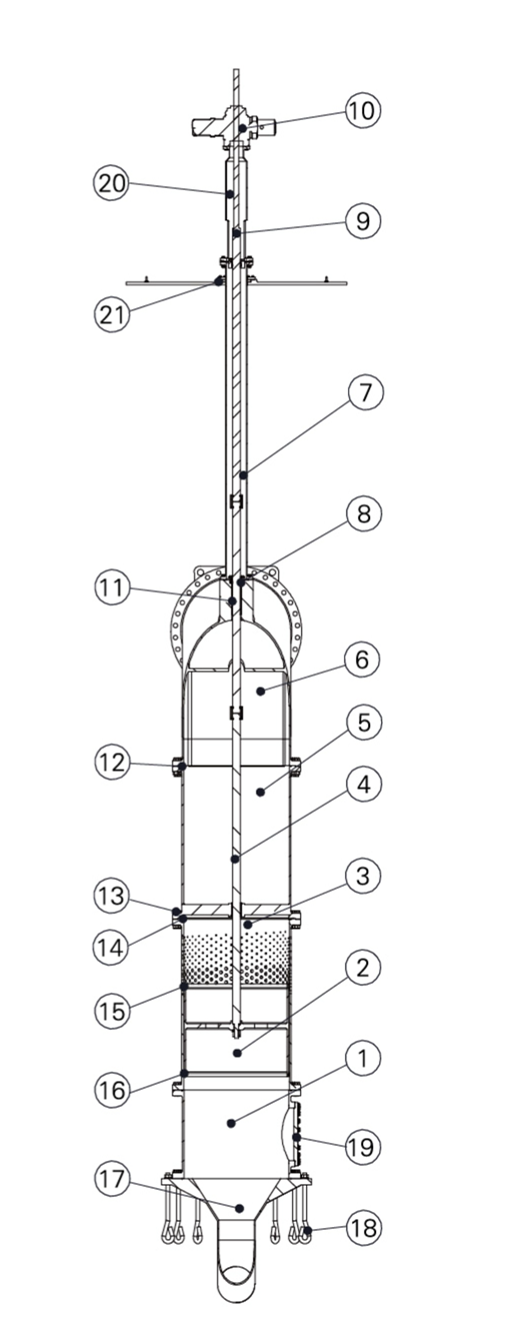

序號 |
|
零件名稱 |
可選材料 |
|
1 |
基礎管 |
Q345，Q235，QT450-10 |
|
|
2 |
套筒閘 |
0Cr18Ni9，OCr17Ni12Mo2 |
|
|
3 |
噴管 |
0Cr18Ni9，OCr17Ni12Mo2 |
|
|
4 |
中心軸 |
0Cr17Ni4Cu4Nb，OCr18Ni9 |
|
|
5 |
連接管（縮管） |
Q345，Q235，QT450-10 |
|
|
6 |
彎頭 |
Q345，Q235，QT450-10 |
|
|
7 |
支撐管 |
0Cr18Ni9，0Cr17Ni12Mo2 |
|
|
8 |
盤根 |
NBR |
|
|
9 |
防轉銷 |
0Cr17Ni4Cu4Nb |
|
|
10 |
驅動機 |
組合件 |
|
|
11 |
軸承 |
ZCuAl10Fe3 |
|
|
12 |
密封圈 |
NBR SI |
|
|
13 |
螺栓 |
0Cr18Ni9，0Cr17Ni12Mo2 |
|
|
14 |
密封座 |
UHMW |
|
|
15 |
導向圈 |
UHMW |
|
|
16 |
密封圈 |
NBR |
|
|
17 |
排污管（可選） |
Q345，Q235，QT450-10 |
|
|
18 |
地腳螺栓 |
標準件，0Cr18Ni9 |
|
|
19 |
檢修蓋 |
Q235 |
|
|
20 |
操作機支架 |
Q345，Q235 |
|
|
21 |
水池支撐板（可選） |
Q345，Q235 |
注：其它材料按客戶要求
