當前位置：首頁 > 產品中心 > 液控閥門系列 > 液控止回蝶閥 > 液控止回蝶閥
液控止回蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門，安裝時請注意閥門關閉狀態承壓方向。

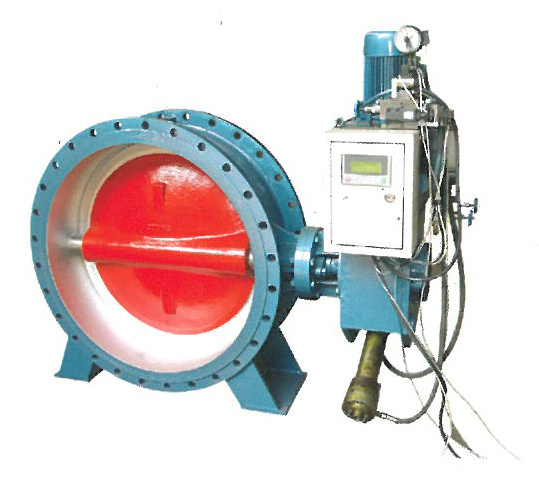

更新時間：2021-12-24 10:56:41 瀏覽次數：1609液控止回蝶閥按照控制系統則分為普通蓄能器式(X)和蓄能器式鎖定型(XS)，主要由閥門本體、傳動機構、液壓站、電控箱等四部分組成，閥門本體由閥體、碟板、閥軸、密封組件等零件組成，傳動機構主要由液壓缸、搖臂、支撐側板等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構，液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。
1、靠兩個蓄能器蓄能，無外來能源時可自動關閥。
2、密封可靠、流阻系數小。
3、采用PLC智能控制系統，可實現文本、觸摸屏等多種人性化操作界面。
4、可以實現遠程、本地控制。
5、能按預定程序?qū)崿F(xiàn)與其他管路設備聯動操作。
6、具有快、慢可調的關閉功能。
7、具有截止、止回功能。
8、關閉時能實現緩閉功能，有效消除水錘危害，保護水泵及網管系統的安全。
按照控制系統則分為普通蓄能器式(X)和蓄能器式鎖定型(XS)
1、主要由閥門本體、傳動機構、液壓站、電控箱等四部分組成
2、閥門本體由閥體、碟板、閥軸、密封組件等零件組成。
3、傳動機構主要由液壓缸、搖臂、支撐側板等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構。
4、液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。
5、手動泵用于系統調試和特殊工況下的閥門啟閉。
6、流量控制閥用于開閥時間調節。
7、傳動液壓缸設有快關時間調節閥、慢關時間調節閥和快、慢關角度調節。
8、系統中，兩個蓄能器互為備用，為閥門啟閉提供主動力源。
9、閥軸采用長、短軸結構均可。
10.一般采用臥式布置；也可根據用戶要求采用立式布置。
11、液壓站、電控箱與閥門本體可以是整體安裝，也可以分開安裝。用戶未作特殊說明時為整體式裝。采用立式布置時均為分體式安裝。
12、液壓系統電磁換向閥控制特征一般為正作為型，既電磁閥得電蝶閥門閥、失電蝶閥關閥；反之則為反作用型，即電磁閥失電蝶閥開閥、得電蝶閥關閥。常規配套電磁換向閥為正作用型，采用煩作用型應在訂貨時說明!
| DN | PN | L | L1 | L2 | L3 | L4 | 法蘭連接尺寸 |
| 400 | 0.6 | 216 | 556 | 1449 | 320 | 440 | GB/T17241 GB/T9113 |
| 1.0 | 216 | 556 | 1449 | 330 | 440 | ||
| 1.6 | 216 | 556 | 1449 | 345 | 440 | ||
| 450 | 0.6 | 222 | 556 | 1449 | 370 | 440 | |
| 1.0 | 222 | 556 | 1449 | 380 | 440 | ||
| 1.6 | 222 | 580 | 1449 | 395 | 490 | ||
| 500 | 0.6 | 229 | 580 | 1449 | 400 | 440 | |
| 1.0 | 229 | 580 | 1449 | 410 | 490 | ||
| 1.6 | 229 | 580 | 1449 | 425 | 490 | ||
| 600 | 0.6 | 267 | 580 | 1449 | 440 | 490 | |
| 1.0 | 267 | 580 | 1449 | 460 | 490 | ||
| 1.6 | 267 | 625 | 1820 | 470 | 490 | ||
| 700 | 0.6 | 292 | 625 | 1449 | 436 | 490 | |
| 1.0 | 292 | 625 | 1820 | 550 | 545 | ||
| 1.6 | 292 | 625 | 1820 | 570 | 545 | ||
| 800 | 0.6 | 318 | 625 | 1820 | 625 | 490 | |
| 1.0 | 318 | 625 | 1820 | 640 | 545 | ||
| 1.6 | 318 | 625 | 1820 | 660 | 545 | ||
| 900 | 0.6 | 330 | 625 | 1820 | 700 | 545 | |
| 1.0 | 330 | 625 | 1820 | 710 | 545 | ||
| 1.6 | 330 | 675 | 1820 | 725 | 610 | ||
| 1000 | 0.6 | 410 | 625 | 1820 | 760 | 610 | |
| 1.0 | 410 | 675 | 1820 | 770 | 610 | ||
| 1.6 | 410 | 675 | 2180 | 790 | 610 | ||
| 1200 | 0.6 | 470 | 675 | 1820 | 875 | 610 | |
| 1.0 | 470 | 675 | 2180 | 890 | 610 | ||
| 1.6 | 470 | 729 | 2180 | 915 | 720 | ||
| 1400 | 0.6 | 530 | 729 | 2180 | 1000 | 720 | |
| 1.0 | 530 | 729 | 2180 | 1020 | 720 | ||
| 1.6 | 530 | 781 | 2180 | 1045 | 960 | ||
| 1600 | 0.6 | 600 | 781 | 2180 | 1120 | 720 | |
| 1.0 | 600 | 781 | 2180 | 1140 | 960 |
