當前位置：首頁 > 產品中心 > 液控閥門系列 > 重錘式液控止回蝶閥

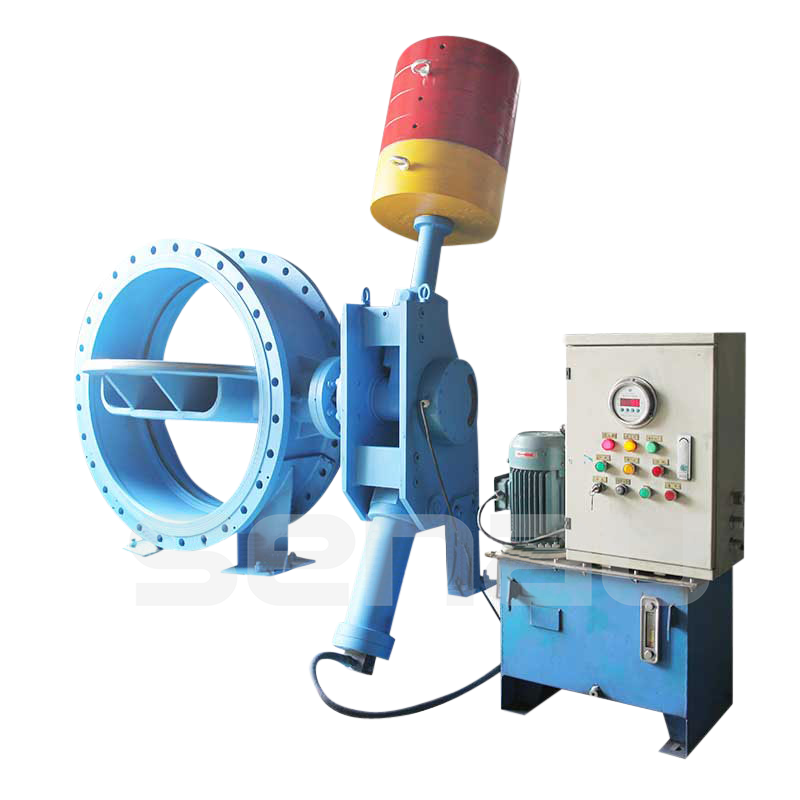

重錘式液控止回蝶閥主要安裝于水電站水輪機進口，用作水輪機進口閥,或安裝于水利、電力、給排水等各類泵站的水泵出口，用以代替止回閥和閘閥。
更新時間：2021-12-24 11:17:50 瀏覽次數：1640重錘式液控止回蝶閥是目前國內外較先進的管路控制設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，用以代替止回閥和閘閥。工作時，該閥與管道主機配合，按照水力過渡過程原理，通過電液控制程序的有效設置，實現管路的可靠截止，有效消除管路水錘，并可實現無電自動關閥，起到保護管路系統安全的作用。 工開閥門生產的智能型重錘式液控緩閉止回蝶閥以重錘勢能為自動關閥動力源,采用PLC智能型控制系統，并可根據用戶要求加裝手動、自動鎖定裝置，流阻系數小、自動化程度高、功能齊全、性能穩定可靠，是我公司在廣泛搜集、研究、總結國內外同類產品性能的基礎上，引入閥門、液壓、電氣等行業的多項研究成果，厚積而薄發，開發出來的新一代智能化高效節能產品。
適用介質：水、海水、泥沙水、油品等
介質溫度：≤80℃
開閥時間：10～90秒(可調)
快關時間：1.5～20秒(可調)
慢關時間：6～90秒(可調)
快關角度：70°±10°
慢關角度：20°±10°
全開狀態最小流阻系數：0.1
可選控制電源：AC220V、DC220V、DC110V、DC24V
|

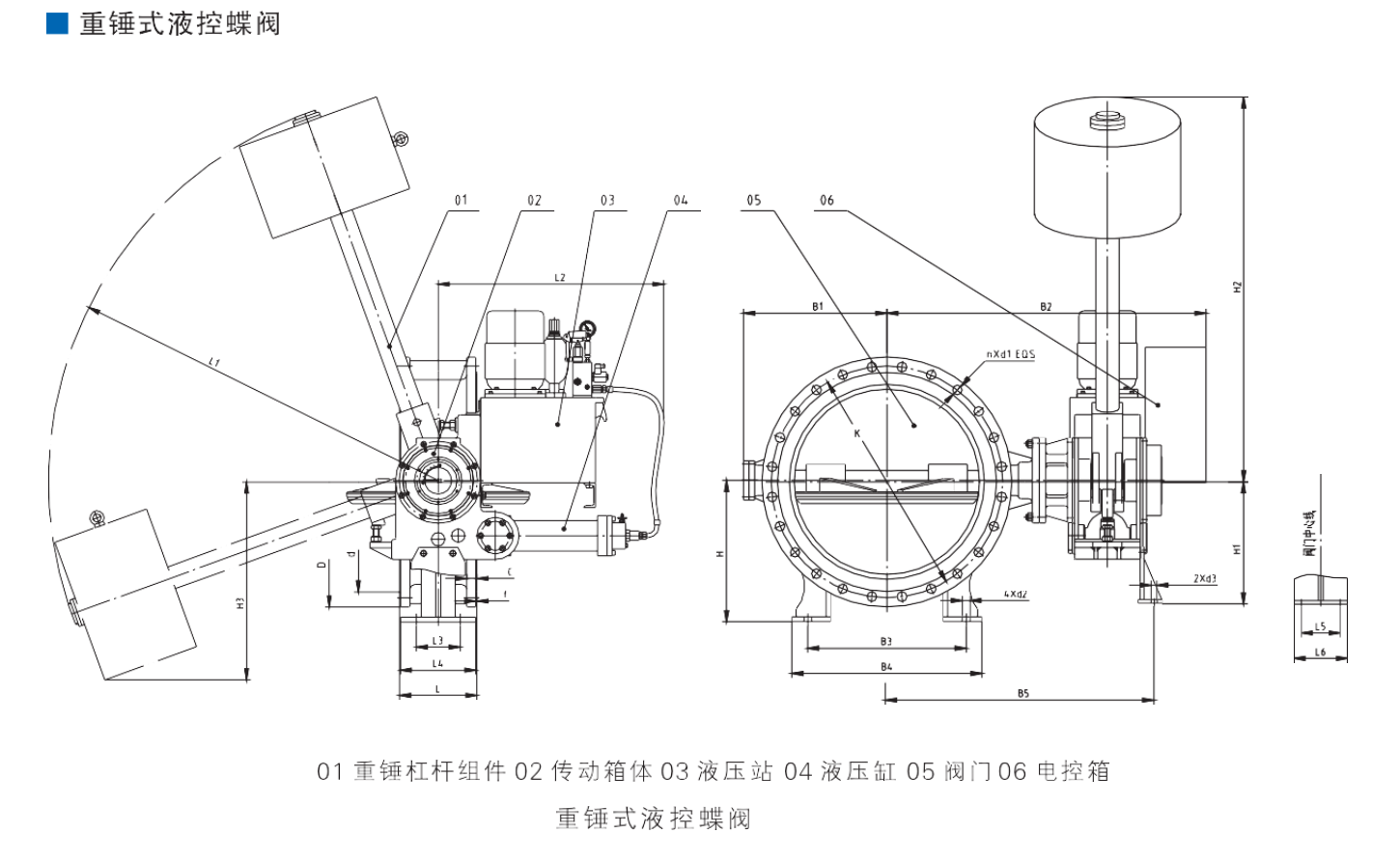

DN |
PN（MPA） |
L1 |
L2 |
B1 |
B2 |
B3 |
H1 |
Z-Фd |
|
500 |
1.0 |
570 |
950 |
414 |
952 |
952 |
350 |
20-26 |
|
600 |
1.0 |
750 |
778 |
542 |
1017 |
1017 |
405 |
20-30 |
|
700 |
1.0 |
750 |
778 |
510 |
1215 |
1215 |
460 |
24-30 |
|
800 |
1.0 |
582 |
950 |
595 |
1165 |
1165 |
520 |
24-33 |
|
900 |
1.0 |
600 |
950 |
660 |
1530 |
1530 |
570 |
28-33 |
|
1000 |
1.0 |
381 |
966 |
740 |
1130 |
1130 |
625 |
28-36 |
|
1200 |
0.6 |
690 |
800 |
840 |
1760 |
1760 |
710 |
32-33 |
|
1.0 |
780 |
1236 |
880 |
1853 |
1853 |
735 |
32-39 |
|
|
1400 |
0.6 |
780 |
1236 |
977 |
1721 |
1721 |
820 |
36-36 |
|
1.0 |
780 |
1236 |
1158 |
1615 |
1615 |
820 |
36-42 |
|
|
1600 |
0.25 |
770 |
910 |
1057 |
2040 |
2040 |
920 |
40-36 |
|
0.6 |
780 |
1219 |
1113 |
1832 |
1832 |
920 |
40-36 |
|
|
1800 |
0.25 |
780 |
1219 |
1233 |
1805 |
1805 |
1070 |
44-39 |
|
0.6 |
780 |
1219 |
1233 |
1905 |
1905 |
1070 |
44-39 |
|
|
2000 |
0.25 |
897 |
905 |
1363 |
2285 |
2285 |
1170 |
48-42 |
|
0.6 |
900 |
956 |
1465 |
2285 |
2285 |
1170 |
48-42 |
|
|
2200 |
0.25 |
1030 |
1123 |
1631 |
2492 |
2492 |
1300 |
52-42 |
|
0.6 |
1130 |
1223 |
1631 |
2592 |
2592 |
1300 |
52-42 |
|
|
2400 |
0.25 |
1235 |
1365 |
1775 |
2585 |
2585 |
1355 |
56-42 |
|
0.6 |
1395 |
1395 |
1775 |
2600 |
2600 |
1355 |
56-42 |
1、重錘式液控緩閉蝶閥是我們公司研制開發的新產品，是我國新一代液控蝶閥，它兼收國外新技術和國內同類產品的優點改進了同類產品的不合理布局，具有結構緊湊、重量輕、操作方便、性能可靠、功能齊全、造型美觀大方、便于維修等特點。
2、本閥兼具蝶閥和止回的雙重功能，一閥兩用，當用在泵的出口處作截止和止回用時，具有其它閥不能比擬的優越性，可按預先調好的程序分快關和緩閉兩個階段關閥，角度和關閥時間可根據用戶需要選定，對突然停電或事故過程中產生升壓造成的水鍾危害及水泵倒轉具有最佳的消除或抑制效果，可以簡便地實現泵閥聯鎖控制及微機控制，即可就地操作又可遠距離操作，特殊情況下可以手動開閥、關閥；根據用戶需要整體安裝和分離式的垂直安裝，較重鍾式液控閥又前進了一步，既有明顯的節能效果又有可靠的安全度；開啟力度大，開啟后蝶板無波動，可保持最小的流阻系數，液壓系統保壓性能好，液力效率高，油泵啟動間隔時間長。
3、該閥體閥板軸應具有良好的支承結構和軸向定位結構，軸承采用抗水解的潤滑脂潤滑。
4、該閥板軸軸承有可靠的防泥沙組合密封結構，密封在內側，軸承在外側，之間設漏水孔，防止含泥沙水進入軸承室，加速磨損及引起卡軸。
5、該閥門具有全開、全關機械限位，并具有直觀的開度指示盤。
6、該閥門橡膠密封圈具有抗疲勞、抗老化及耐磨性能，閥門在開關3000次以上不會損壞；使用年限為十五年以上。
1、JB/T5299-1998 液控止回蝶閥
2、GB/T12221-89 法蘭連接金屬閥門 結構長度
3、AWWA-C504-94 美國水工協會標準，橡膠閥座蝶閥
4、GB12238-89 通用閥門 法蘭和對夾連接蝶閥
5、GB/T13384-92機電產品包裝通用技術條件
6、B2555-81（PN=0.6） 法蘭標準
7、GB/T13927-92 壓力試驗標準
8、GB/T17241.6-1998整體鑄鐵管法蘭
9、GB/T17241.7-1998鑄鐵管法蘭技術條件
10、GB/T9115.1-2000平面、突面整體鋼制管法蘭
11、GB/T9124-2000鋼制管法蘭技術條件
12、GB/T13384-92 機電產品包裝通用技術條件
