當前位置：首頁 > 產品中心 > 水錘防護閥門 > 復合式高速進排氣閥

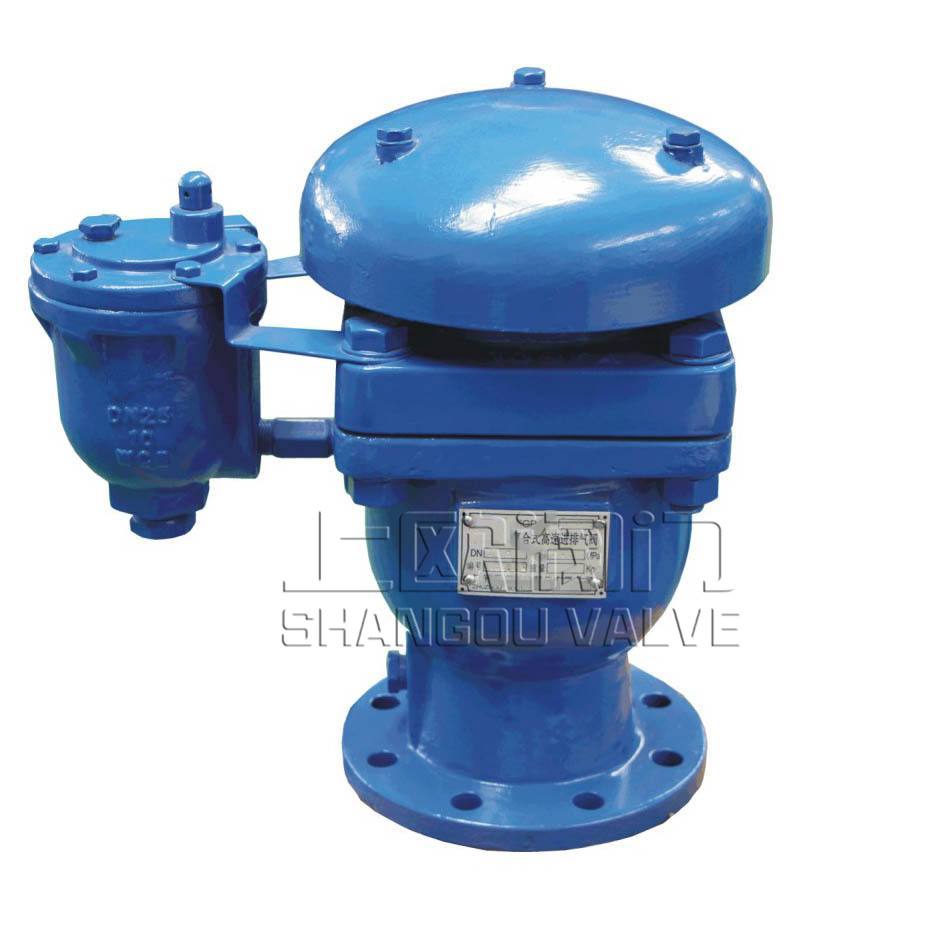

FGP4X復合式高速進排氣閥主要用于水泵出口及給水、排水管線中，具有自動排氣與自然補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞；并可迅速排出管道 中的空氣。
更新時間：2021-08-31 16:12:43 瀏覽次數：1624FGP4X復合式高速進排氣閥主要用于水泵出口及給水、排水管線中，具有自動排氣與自然補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞；并可迅速排出管道 中的空氣。
快速、大量排氣。排氣口采用通透式結構，當管道內開始進水時，能快速排出管中的氣體，閥內流道結構設計利用空氣動力學原理，確保在高速排氣時浮球不會被吹起，實現全壓條件下排氣。
2.微量排氣。當管內注滿水時，主排氣口封住，運行過程中產生的少量積氣，會通過卷簾式微量排氣閥排出，以避免管內氣體的聚集；卷簾式微量排氣閥采用卷簾密封式結構，靈敏的動作能快速的排出累積的少量氣體且能快速密封，大大減少了被雜物堵塞的可能性，相同的排氣口能適應很大的排氣壓力范圍，同時具有自凈功能。
3.快速吸氣。當管道內水流中斷或產生負壓時，主浮球會下落，打開主排氣口，快速吸入氣體，補充到管內，以保護管道不受損壞。同時通過閥內流道結構的獨特設計，可以實現進氣量及進氣速度可控。
1、密封可靠，特殊密封設計；
2、自動排氣與自動補氣，無須人去操作；
3、具有三種功能：a.排出管道中大量空氣 b.系統運行中的小量排氣 c.高速導入外界空氣；
4、經久耐用、小浮球按固定軌跡運動，不會碰撞殼體；
5、關閉力大，較其他排氣閥增加了配重—加大了關閉力；
6、較其他種類的排氣閥的高度尺寸?。ㄆ渌艢忾y為閥蓋中央排氣）；
7、不會有壓力水沖刷浮球，引起浮球的誤動關閉。
公稱壓力：1.0MPa、1.6MPa、2.5MPa
適用介質：清水，污水，原水
介質溫度：0-80℃
|
公稱尺寸 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
|
ΔP為0.035MPa時 |
60 |
110 |
170 |
250 |
400 |
670 |
1600 |
2100 |
2900 |
6100 |
11800 |
38000 |
|
ΔP為0.035MPa時 |
95 |
170 |
|
430 |
670 |
1080 |
2800 |
3200 |
4850 |
10850 |
18300 |
49400 |
|
主排氣閥 |
微量排氣閥 |
||
|
閥體 |
球磨鑄鐵 |
閥座 |
鑄鋼 |
|
閥蓋 |
球墨鑄鐵 |
閥蓋 |
增強尼龍 |
|
閥座 |
銅 |
閥芯 |
發泡聚丙烯 |
|
浮球及緩沖盤片 |
不銹鋼 |
密封條 |
丁腈橡膠 |
|
密封件 |
丁腈橡膠 |
夾持桿 |
增強尼龍 |
|
過濾網 |
不銹鋼 |
O型圈 |
丁腈橡膠 |
?
PN=1.0MPa
|
公稱通徑 |
外形尺寸 |
法蘭尺寸 |
|||
|
長度L |
高度H |
外徑D |
螺栓孔中心圓直徑K |
螺栓孔n-d |
|
|
DN50 |
250 |
260 |
165 |
125 |
4-18 |
|
DN65 |
280 |
280 |
185 |
145 |
4-18 |
|
DN80 |
315 |
340 |
200 |
160 |
8-18 |
|
DN100 |
413 |
334 |
220 |
180 |
8-18 |
|
DN125 |
535 |
485 |
250 |
210 |
8-18 |
|
DN150 |
580 |
520 |
285 |
240 |
8-22 |
|
DN200 |
668 |
640 |
340 |
295 |
8-22 |
|
DN250 |
770 |
780 |
395 |
350 |
12-22 |
|
DN300 |
850 |
920 |
445 |
400 |
12-22 |
PN=1.6MPa
|
公稱通徑 |
外形尺寸 |
法蘭尺寸 |
|||
|
長度L |
高度H |
外徑D |
螺栓孔中心圓直徑K |
螺栓孔n-d |
|
|
DN50 |
250 |
260 |
165 |
125 |
4-18 |
|
DN65 |
280 |
280 |
185 |
145 |
4-18 |
|
DN80 |
315 |
340 |
200 |
160 |
8-18 |
|
DN100 |
413 |
334 |
220 |
180 |
8-18 |
|
DN125 |
535 |
485 |
250 |
210 |
8-18 |
|
DN150 |
580 |
520 |
285 |
240 |
8-22 |
|
DN200 |
668 |
640 |
340 |
295 |
12-22 |
|
DN250 |
770 |
780 |
405 |
355 |
12-26 |
|
DN300 |
850 |
920 |
460 |
410 |
12-26 |
