當前位置：首頁 > 產品中心 > 偏心半球閥 > 電動偏心半球閥 > 氣動雙偏心半球閥

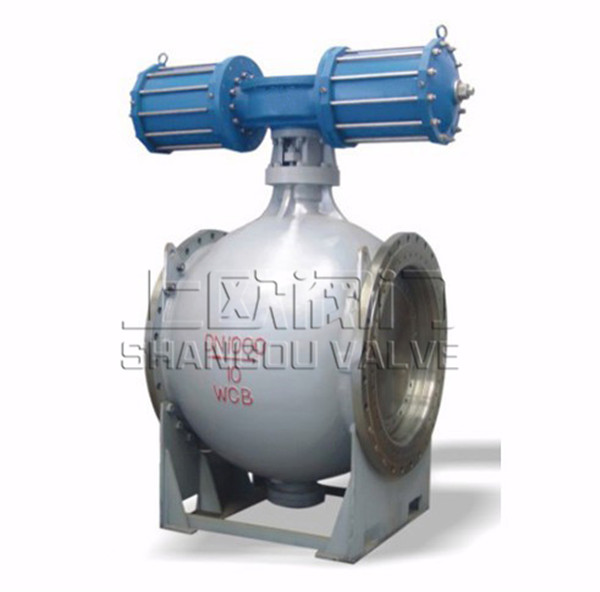

氣動雙偏心半球閥是為解決溶液及礦漿等兩相混合流介質輸送的技術難題而研發的新型產品,他的研發成功,為化工,石油,燃?xì)?冶金,電子等工業部門溶液工藝流程中為易沉淀,結垢,析出而影響流程的困境中提供了可靠的控制閥門,為提高我國工業管理裝備水平提供了新型優異產品.
更新時間：2021-11-23 11:33:54 瀏覽次數：1613
氣動雙偏心半球閥主要優點：
1，閥座設外臺階與閥體內臺階相配合結構，防止球體與閥座發生卡阻或脫離現象。
2，利用偏心體作旋轉運動時，在共同軌跡自動定心，關閉過程越關越緊，達到良好密封性能，閥門啟閉時，球體與閥座脫離，消除密封面的磨損。
3，非金屬彈性材料被嵌于金屬閥座中，閥座金屬密封面受到良好保護。
4，半球切口的球體與閥座之間剪切作用，特適用于含纖維、微小固定顆粒等介質。
5，全開時流通能力大、壓力損失少。且介質不會沉積在閥體中腔內。
AW氣動執行器特點及技術參數 點此鏈接
氣動執行器及附件的功能和用途 點此鏈接

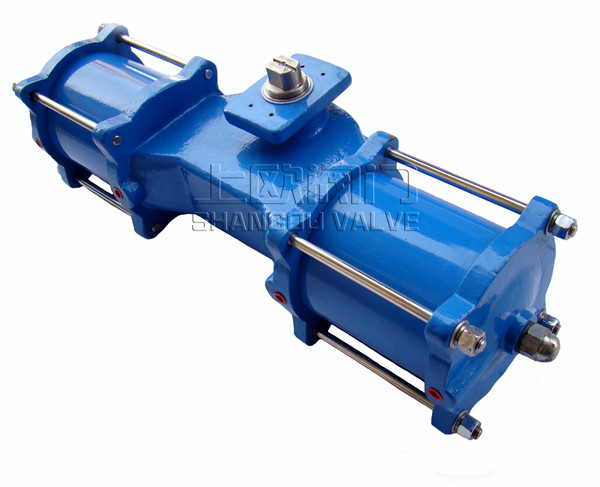

1、AW氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，容易制造大尺寸缸體。滿足各種大型旋轉類閥門的需求。
2、輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，具有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。
3、回轉角度:雙作用式=90°,單作用式=90°從兩端可調節角度±5°
4、工作環境溫度:-20～90℃。 5、氣源：過濾、干燥或加潤滑油的潔凈空氣，zui小氣壓0.4MPa，zui大氣壓1.0MPa。
密封面材質：F-增強型聚四氟乙烯PTFE，W-本體面，H-不銹鋼，Y-硬質合金STL
連接方式：4-法蘭端（RF突面，凹面，凸面，RJ面等）
壓力等級：150~600LB,1.6MPa~ 10.0MPa
產品規格：DN50-1400mm(2"-56")
可選閥體材質：鑄鋼WCB,WC9,CF8,CF8M,CF3,CF3M或根據客戶要求選。
適用溫度：-29℃≤t≤570 ℃（跟閥體材質及密封面材質不同所承溫有差異）
適用介質：水、石油、天然氣及酸堿介質等
可選驅動方式：手動、電動、氣動、液動、蝸輪驅動等
適及 用溫 介度 質℃: BQ641W型: 水、蒸汽、紙漿等溶液，t≤425℃ BQ641H型: 天然氣、煤氣、液化氣、原油、重油，t≤425℃ BQ641M型: 溶液及礦漿輸送，t≤425℃ BQ641 M1型: 氧化鋁粉、煤粉、煤灰、含塵氣體，廢渣等，t≤350℃
|
偏心半球球閥結構長度、閥蘭尺寸 |
|||||||
|
口徑 |
L |
D |
D1 |
D2 |
N-φ |
b |
f |
|
DN50 |
178 |
160 |
125 |
100 |
4-18 |
16 |
3 |
|
DN65 |
190 |
180 |
145 |
120 |
4-18 |
18 |
3 |
|
DN80 |
203 |
195 |
160 |
135 |
8-18 |
20 |
3 |
|
DN100 |
229 |
215 |
180 |
155 |
8-18 |
20 |
3 |
|
DN125 |
254 |
245 |
210 |
185 |
8-18 |
22 |
3 |
|
DN150 |
267 |
280 |
240 |
210 |
8-23 |
24 |
3 |
|
DN200 |
292 |
335 |
295 |
265 |
12-23 |
26 |
3 |
|
DN250 |
330 |
405 |
335 |
320 |
12-25 |
30 |
3 |
|
DN300 |
356 |
460 |
410 |
375 |
12-25 |
30 |
4 |
|
DN350 |
381 |
520 |
470 |
435 |
16-25 |
34 |
4 |
|
DN400 |
406 |
580 |
525 |
485 |
16-30 |
36 |
4 |
|
ND500 |
457 |
705 |
650 |
608 |
20-34 |
44 |
4 |
|
DN600 |
508 |
840 |
770 |
718 |
20-41 |
48 |
4 |
選購氣動閥門需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
氣動執行器系列：意大利進口新型技術AT系列（標配），美國引進技術GT系列，AW大扭距氣缸
類型：雙作用氣缸，單作用氣缸(氣開或氣閉）
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
附件（可多選）：二位五通電磁閥（標配）、空氣過濾減壓閥（標配）、限位開關回訊器（標配）、手動手輪離合機構、電氣閥定位器，氣動加速器，保位閥，氣動放大器
介質名稱：
介質溫度：
使用壓力：
