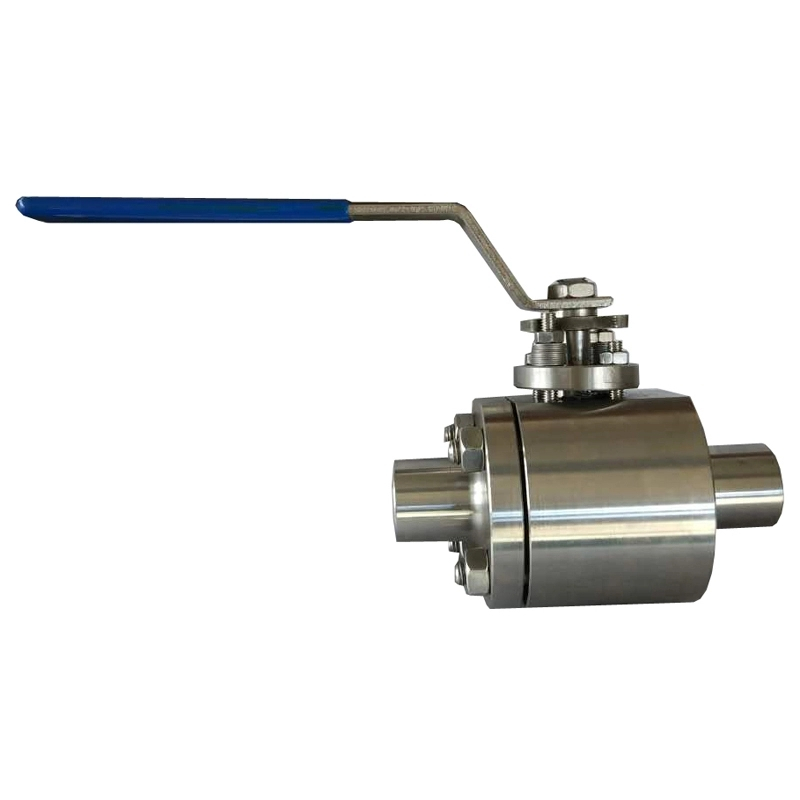

當前位置：首頁 > 產品中心 > 偏心半球閥 > 手動高壓對焊球閥
公稱壓力：16-32MPa 適用溫度范圍:-20～232℃～350℃ 適用介質:水、油、氣及某些腐蝕性液體（W O G）
更新時間：2021-01-09 11:35:42 瀏覽次數：1567公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
Q61N手動高壓對焊球閥主要零件材料
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油品 |
Q61N-160/320C Q661N-160/320C |
A105、45 |
1C18Ni9Ti 12Mo9Ti |
鑄鐵 WCB |
聚四氟乙烯PTFE 增強聚四氟乙烯 VUILUK PTFE 對位聚苯PPL |
聚四氟乙烯PTFE 對位聚苯PPL |
| 硝酸類 |
Q61N-160/320P Q661N-160/320P |
304/ 1C18Ni9Ti |
304/ 1C18Ni9Ti |
|||
| 醋酸類 |
Q61N-160/320R Q661N-160/320R |
316/ 1C18Ni9Ti 12Mo2Ti |
316/ 1C18Ni9Ti 12Mo2Ti |
| 型號 | 公稱壓力 | 尺寸 | |||||
| L | L1 | D | D1 | H | L0 | ||
| Q61F/N-160 Q661F/N-160 |
10 | 150 | 60 | 90 | 18 | 58 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |
| 型號 | 公稱壓力 | 氣動裝置 | 尺寸 | |||||
| L | L1 | D | D1 | H | L0 | |||
| Q61F/N-320 Q661F/N-320 |
10 | QD60 | 150 | 60 | 90 | 18 | 58 | 220 |
| 15 | QD100 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | QD100 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | QD100 | 205 | 95 | 115 | 36 | 80 | 250 | |
| 32 | QD150 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | QD150 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | QD150 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | ||
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | ||
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | ||
