當前位置：首頁 > 產品中心 > 偏心半球閥 > 電動防爆不銹鋼法蘭球閥PN10～PN16

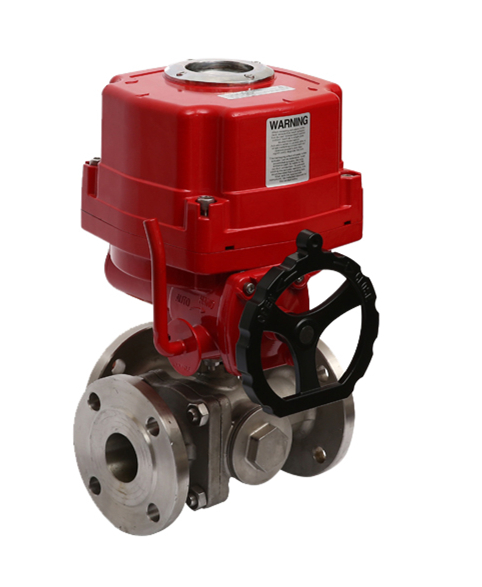

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16由球閥與3410電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。
更新時間：2021-01-09 10:41:04 瀏覽次數：1567Q941F電動防爆不銹鋼法蘭球閥PN10～PN16由球閥與3410電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。球體密封圈采用了特殊的加工工藝和zui新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
Q941F電動防爆不銹鋼法蘭球閥PN10～PN16主要零部件材料
| 公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 20 | 38 | 72 | 110 | 170 | 270 | 510 | 940 | |
| 公稱壓力 MPa | 1.0；1.6；6.4 | ||||||||
| 額定轉角 ° | 0～90 | ||||||||
| 流量特性 | 快開 | ||||||||
| 介質溫度 ℃ | -20～120 | ||||||||
| 閥體材質 | HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | ||||||||
| 球體材質 | 1Cr18Ni9；0Cr18Ni12Mo2Ti | ||||||||
| 配執行機構型號 | PN10、16 | 361RSA-05 341RSA-05 |
361RS(X)B-10 341RS(X)B-10 |
361RSC-30 341RSC-30 |
|||||
| PN64 | 361RS(X)B-10 341RS(X)B-10 |
361RSC-30 341RSC-30 |
361RSD-150 341RSD-150 |
||||||
| 型號 | zui大輸出扭距 | 動作 時間 60/50HZ | zui大 軸徑 | 電機 F級 | 額定電流（A）50HZ | 手輪 轉數 | 重量 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 單相 | 三相 | |||||||||
| N·m | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
| YXQ-008 | 80 | 13/16 | φ20 | 15 | 1.20 | 0.45 | N/A | N/A | 10 | 7.4 |
| YXQ-015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.30 | 11 | 13 |
| YXQ-020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.30 | 11 | 13 |
| YXQ-030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 | 23 |
| YXQ-050 | 500 | 26/31 | φ35 | 90 | 3.60 | 1.55 | 0.59 | 0.58 | 13.5 | 24 |
| YXQ-060 | 600 | 26/31 | φ35 | 90 | 3.65 | 1.60 | 0.60 | 0.59 | 13.5 | 24 |
| YXQ-080 | 800 | 31/37 | φ45 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 16.5 | 29 |
| YXQ-120 | 1200 | 31/37 | φ45 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 16.5 | 29 |
| YXQ-200 | 2000 | 93/112 | φ65 | 180 | 4.10 | 2.15 | 0.85 | 0.79 | 49.5 | 78 |
| YXQ-300 | 3000 | 93/112 | φ65 | 180 | 4.20 | 2.35 | 0.87 | 0.81 | 49.5 | 78 |
| 公稱通徑 | L | D | D1 | H1 | h3 | H3 | D2 |
|---|---|---|---|---|---|---|---|
| 15 | 112 | 95 | 65 | 48.5 | 120 | 322 | 260 |
| 20 | 120 | 105 | 75 | 51.5 | 120 | 325 | 260 |
| 25 | 128 | 115 | 85 | 55 | 120 | 333 | 260 |
| 32 | 150 | 135 | 100 | 67.5 | 155 | 427 | 290 |
| 40 | 170 | 145 | 110 | 72.5 | 155 | 448 | 290 |
| 50 | 180 | 160 | 125 | 72.5 | 155 | 456 | 290 |
| 80 | 200 | 195 | 160 | 100 | 165 | 535 | 380 |
| 100 | 230 | 215 | 180 | 110 | 165 | 568 | 380 |
| 125 | 356 | 245 | 210 | 152 | 165 | 635 | 380 |
| 150 | 394 | 280 | 240 | 170 | 165 | 700 | 380 |
| 200 | 457 | 335 | 295 | 300 | 120 | 860 | 520 |
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，zui易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
