當前位置：首頁 > 產品中心 > 特種閥系列 > 活塞式控制閥

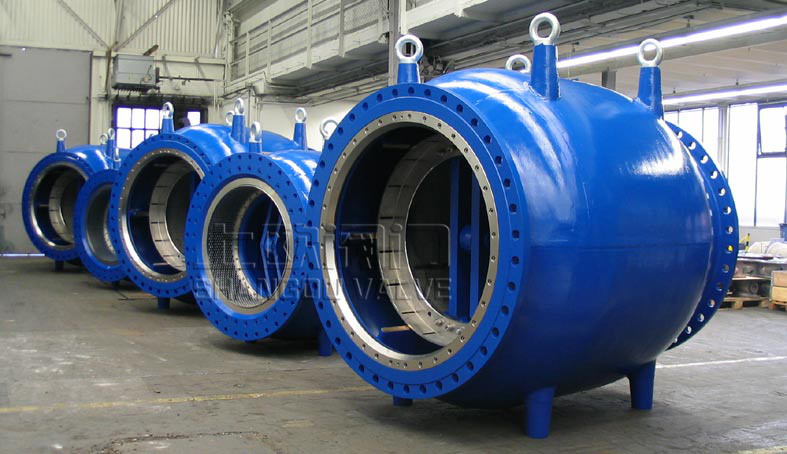

活塞式多功能控制閥是一款設計合理操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥，主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成

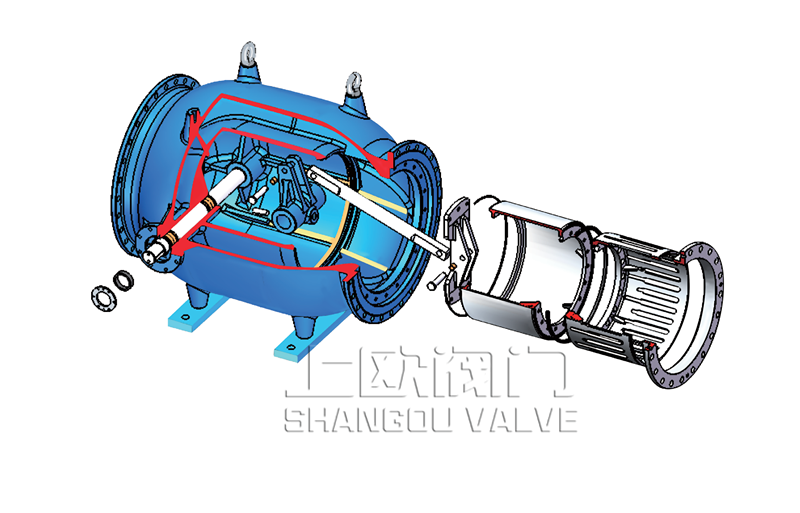

更新時間：2021-12-24 11:32:18 瀏覽次數：1971作為針閥的改良產品，活塞式多功能控制閥長期活躍在長輸水、大壩以及水電站中，是一款設計合理操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥，主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成，它是通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥座之間的流通面積來實現流量調節及壓力控制。水流從軸向弧狀進入閥體，活塞式流量調節閥內的流道為軸對稱形，流體流過時不會產生紊流。無論活塞運動到任何位置，閥腔內無論任何位置的水流斷面均為環狀，在出口處向軸心收縮，從而達到zui佳防氣蝕，避免因節流而可能產生的氣蝕對閥體和管道的破壞。
1、線性調節：閥門的開度和流量呈線性，可以實現精確的調節。
2、低維護成本：閥門的特殊設計機構，使閥門減少被雜物卡阻的可能性，閥門設有手孔蓋及反沖洗裝置。方便定期維護及檢修。
3、長壽命：合理的流道及合適的彩禮選擇保證了閥門長久的使用壽命。
4、驅動力?。核ζ胶庠O(shè)計，加之導向條堆焊銅合金確保活塞運行更加平穩可靠。
5、安裝隨意：閥門可立式、臥式、懸空安裝，也可安裝在管道的任意一側。

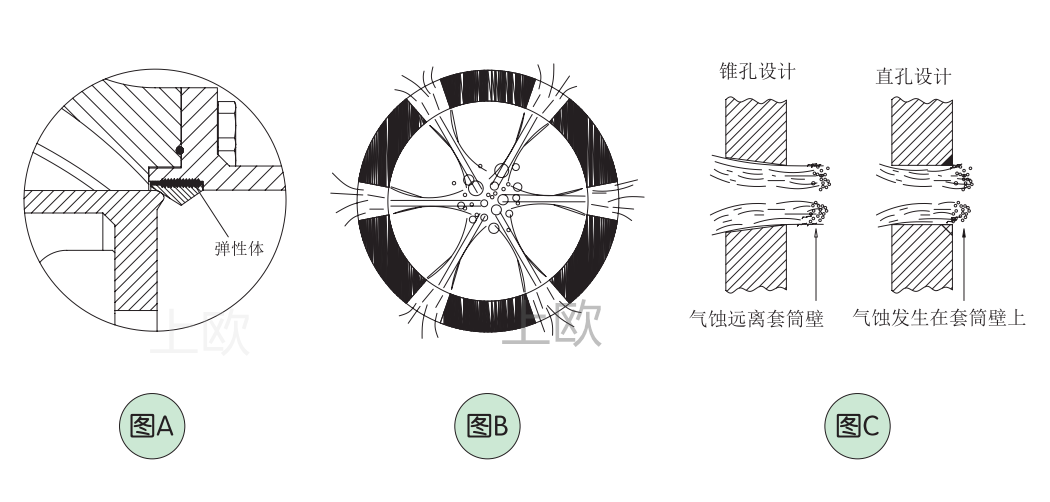

6、密封可靠（普通型）：高性能彈性硅膠連接的金屬閥座提供氣泡級密封效果，且有效防止閥座刮傷，延長閥座使用壽命。（圖A）
7、對撞消能，抗震動（多噴孔型）：套筒周長方向?qū)ΨQ均勻布螺旋小孔，使水柱對撞消能，對撞后能量完全消失，有效防止高壓差下消能帶來的劇烈震動。（圖B）
8、錐孔設計，抗氣蝕（多噴孔型）：特殊錐孔設計，使水流流過套筒時加速，使氣蝕現象發生在閥門的中心，有效防止高壓差下氣蝕對閥門零部件的損壞現象。（圖C）

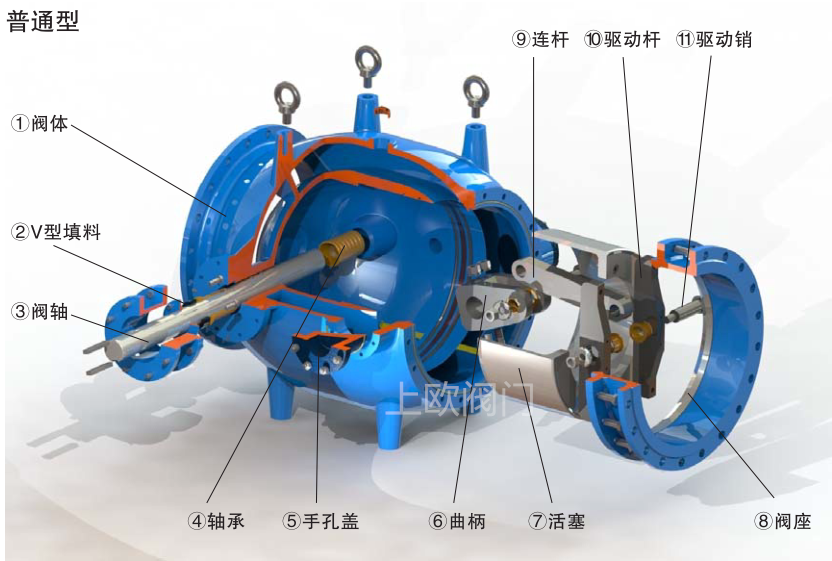

各部件材料表
|
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
名稱 |
閥體 |
V型填料 |
閥軸 |
軸承 |
手蓋孔 |
曲柄 |
活塞 |
閥座 |
連桿 |
驅動桿 |
驅動銷 |
反沖洗套管（可選） |
|
材料 |
球墨鑄鐵/鑄鋼 |
丁晴橡膠 |
不銹鋼 |
銅合金 |
球墨鑄鐵/鑄鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
活塞式多功能控制閥用于壓差較小、介質含懸浮物的工況。普通型水流從軸向弧狀進入外殼，在出口處向軸心收縮，由于碰撞產生氣蝕的氣泡被限制在管道中央，而且完全被水包圍。即使這些氣泡失穩而破裂，由于他們在管道中央而且非管道和閥門璧面。故而不產生任何氣蝕破裂。
控制閥由于高壓差、控制精度要求高的場合。多噴孔型閥座上的噴孔按具體工況設計，小孔對稱分布于閥座的璧上，水流通過小孔對撞于閥門的中心線上。徑向流速急速降低，在閥座中央行程細小的紊流區，水內部的劇烈碰撞和摩擦、消除了大部分的能力量。

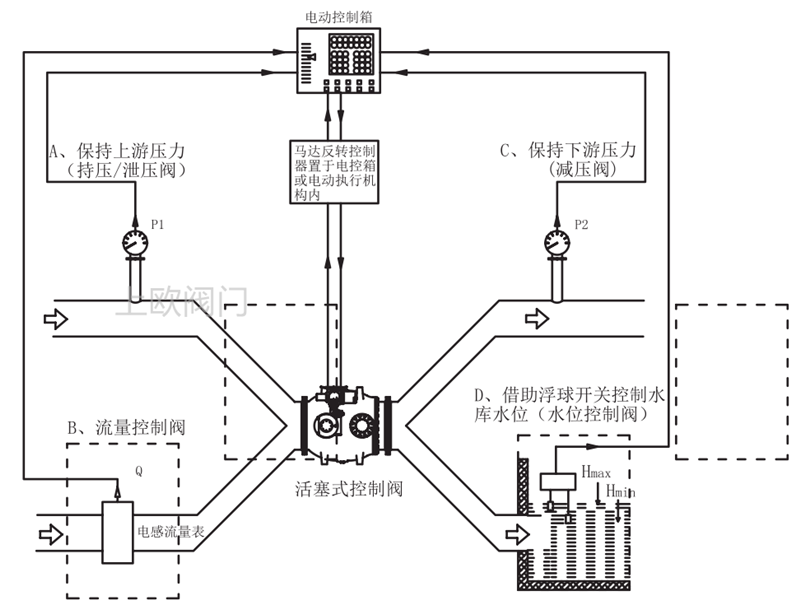

一、四種控制方式

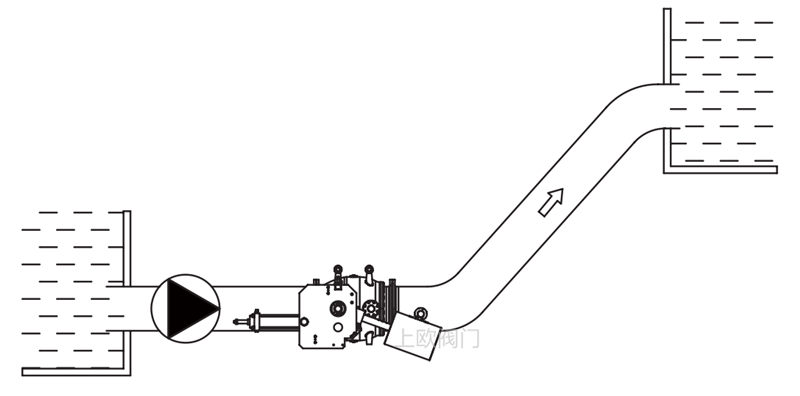

二、用于水泵出口的控制閥。開啟式緩開：關閉時先快速關閉90%，然后在緩慢關閉。水頭損失極小。

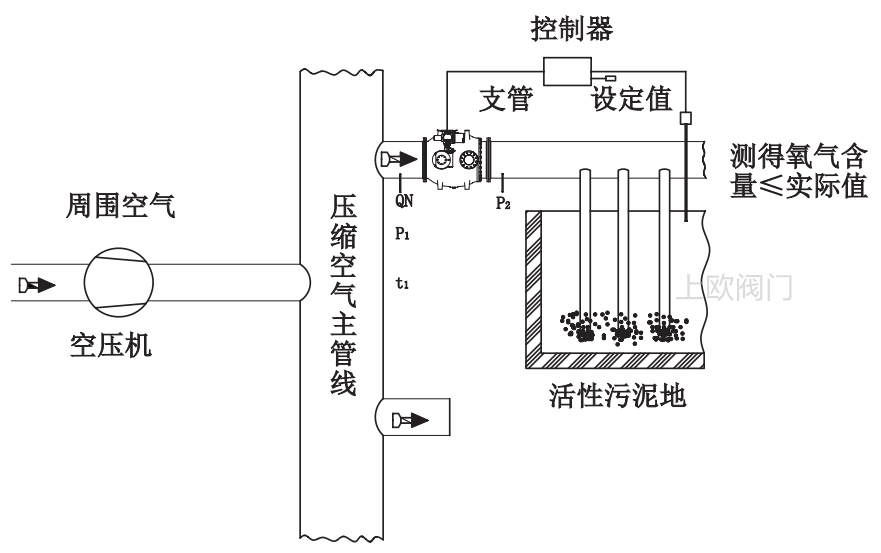

三、用作污水處理廠活性排泥池曝氣管路中的空氣流量控制

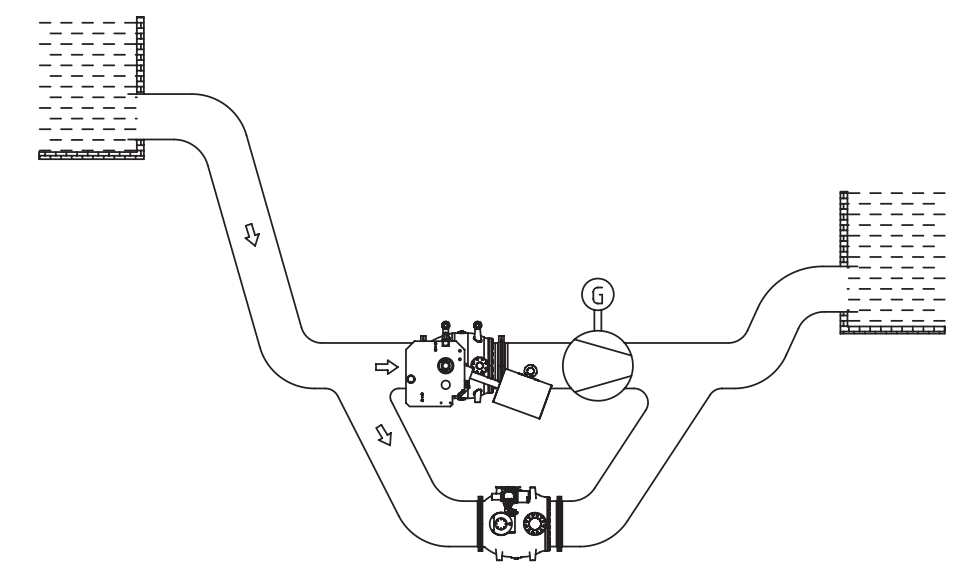

四：用于水輪機的進口啟閉和旁通控制

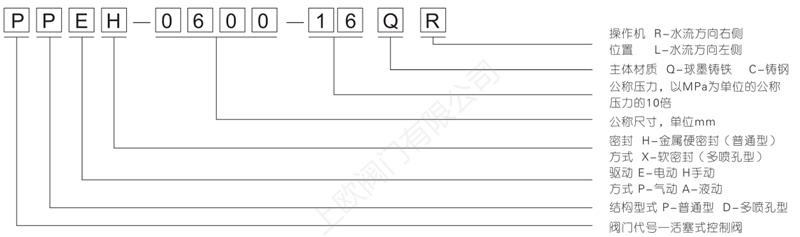

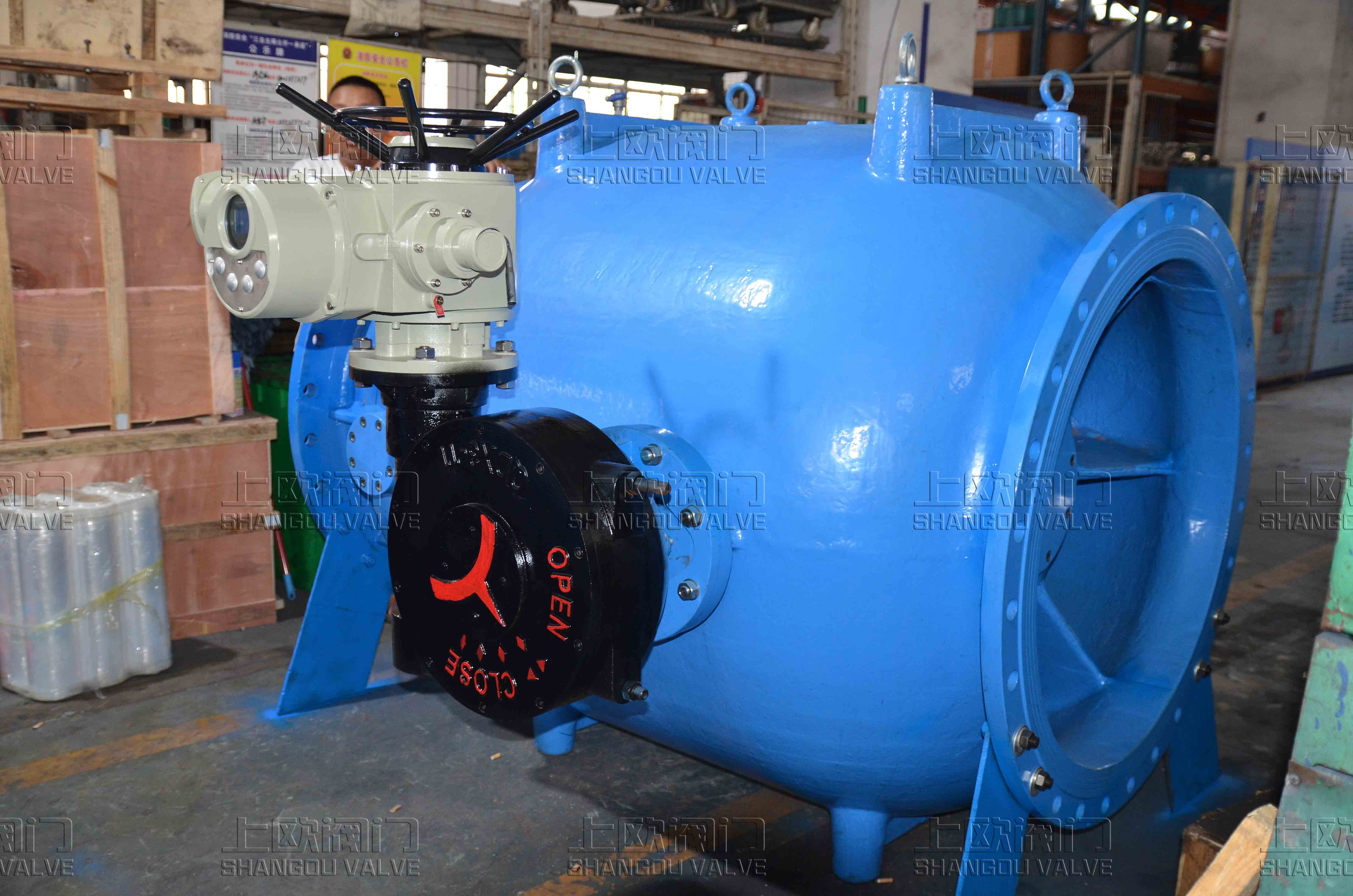

范例：PPEH-1000-16QR表示公稱尺寸為DN1000，公稱壓力1.6MPa，主體材質為球墨鑄鐵，普通型電動活塞式控制閥且操作機安裝在水流方向右側
